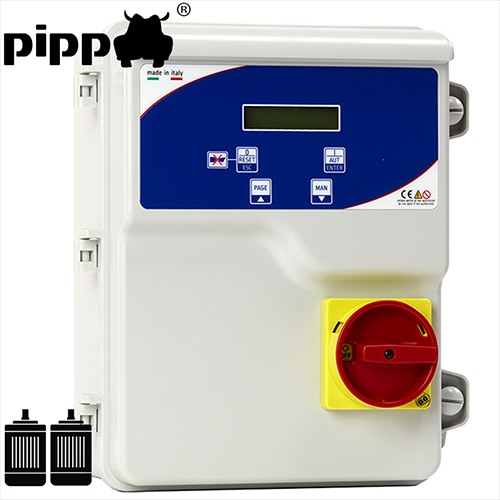

Product: Quadro multiuso comando e protezione due elettropompe pompe sommerse MULTI DISPLAY ADVANCE V400T - Quadri Multiuso V400T
Serie MULTI DISPLAY 2 ADVANCE - avviatore diretto trifase 380/410Vac elettronico, utilizzato per aumento pressione idrica con due (2) pompa sommersa (2) pompa di superficie valori rilevati da trasduttore di pressione 4.20mA galleggianti per fognature sonda piezometrica pressostati ricambi optional compatibili hai bisogno + info?
UTILIZZO: Questo quadro gestisce lo start-stop in maniera automatica , solitamente di due elettropompe di superficie, sommerse per fognature, sommerse per acque chiare.
FOGNATURE: Per la gestione di una pompa sollevamento fognature, azionato da 3 galleggianti SEWAGE ORANGE + quarto galleggiante per azionamento allarme, funzionamento ottimale anche in abbinamento alla SONDA GLT100. sonda piezoresistiva in acciaio inox aisi 316 specifica per acque reflue
ACQUE CHIARE: Per la gestione di una pompa, in abbinamento a 3 SONDE DI LIVELLO o GALLEGGIANTE funzionamento ottimale in abbinamento alla sonda piezoresistiva standard
PRESSURIZZAZIONE ACQUA:Per la gestione di una pompaper aumento pressione idrica in abbinamento a PRESSOSTATO o TRASDUTTORE DI PRESSIONE
Disponibile la versione V230 monofase multi display 2 advance
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection |
|
|
|
|
|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||
|
MULTI DISPLAY ADVANCE 2 V400 TRIFASE 0,50-10,00HP XP000697 |
3x400 |
0,37:7,50 x2 |
0,50:10,00 x2 |
0,5:16 |
|
|
|
|
MULTI DISPLAY ADVANCE 2 V400 TRIFASE 3,00-15,00 HP |
3x400 |
2,20:11,00 x2 |
3,00:15,00 x2 |
4:25 |
|
|
|
.png)
quadri elettrici + venduti
Optional da abbinare al quadro
Abbina il corretto condensatore
Come collegare la pompa monofase
Come collegare la pompa trifase
Quadro multiuso per la pressurizzazione dell'impianto
Impianto di sollevamento con galleggianti per acque reflue
Caratteristiche generali:
-Sezionatore generale con blocca porta
-Pulsante per il funzionamento automatico
-Pulsante per il funzionamento manuale (stabile/instabile)
-Pulsante tacitazione sirena
-Fusibile di protezione circuito ausiliario
-Fusibile di protezione motori
-N°2 contattori (SA697.xx)
-Contenitore esterno in materiale termoplastico
-Pressacavi
-Grado di protezione IP65
-Temperatura d’impiego -5/+50°C
-Umidità relativa 60% a 50°C (non condensata)
Display LCD multilingua per la visualizzazione di:
-Tensione di rete
-Corrente per ogni motore
-Contaore per ogni motore
-Stato pressostati
-Stato livello
-Pressione impianto con trasduttore di pressione
-Livello vasca in metri con sonda piezoresistiva
-Tutti i messaggi relativi al funzionamento dei motori
-Attesa rientro rete regolabile
-Alternanza dei 2 motori
-Ritardo di 3s tra la partenza dei 2 motori
-Commutazione automatica in caso di avaria motore
-Funzionamento con pressostati, galleggianti, sonde, trasduttore di pressione e sonda piezoresistiva 4-20mA
-Marcia a secco con controllo di livello e corrente minima
-Controllo perdita di pressione
-Tacitazione sirena
-N°4 ingressi in bassissima tensione
-Ingresso 4-20mA
-N°2 ingressi in bassissima tensione per klixon motore
-N°2 uscite allarmi 12Vdc max 200mA per sirena e lampeggiante Led
-Uscita allarme max 5A NC-COM-NO (contatto puro)
Uso prevalente:
Avviamento 2 elettropompe esterne, 2 Sommerse per acque reflue, acque chiare
Funzionamento:
Gestione start-stop
Alimentazione:
V230 monofase MULTI DISPLAY ADVANCE 2 230V
V400 trifase MULTI DISPLAY ADVANCE 2 400V
Cenni sugli impianti di sollevamento per fognature
Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
