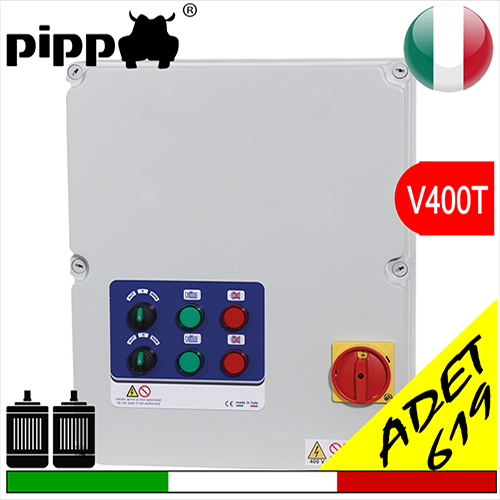

Product: Pos.02 SEWAGE DUAL MOTOR BATTERY V400T SA619 - Control panels for waste water - V400T
Serie 619 battery avviatore diretto trifase 380/410Vac elettronico/elettromeccanico, per acque di scarico, completo di batteria tampone per allarmi, funzione: gestione start/stop n.2 pompa sommergibile mediante controllo di livello da galleggianti speciali uscita per allarme 12Vdc optional abbinabili attenzione prodotto in dismissione dalla vendita contattaci per maggiori info
Caratteristiche
Sewage dual motor battery SA619 per pompe trifase, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica .
1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento
2) Se in condizioni di lavoro normale (punto 1) il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto.
3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare.
Disponibile anche la versione V230 monofase SA618
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
|||||||||
|
A |
B |
C |
||||||||
|
SEWAGE 619.00 |
3x400 |
2x0,37 |
2x0,50 |
2x(1,1:1,6) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.01 |
3x400 |
2x0,55 |
2x0,75 |
2x(1,4:2) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.02 |
3x400 |
2x0,75 |
2x1,00 |
2x(1,8:2,5) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.03/04 |
3x400 |
2x (1,10:1,50) |
2x (1,50:2,00) |
2x(2,8:4) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.05/06 |
3x400 |
2x (1,80:2,20) |
2x (2,50:3.00) |
2x(4,5:6,3) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.07/08 |
3x400 |
2x (3,00:3,70) |
2x (4,00:5,00) |
2x(7:10) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.09 |
3x400 |
2x4,00 |
2x5,50 |
2x(9:12,5) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.10 |
3x400 |
2x5,50 |
2x7,50 |
2x(11:16) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.11 |
3x400 |
2x7,50 |
2x10,00 |
2x(14:20) |
460 |
380 |
120 |
|
|
|
|
SEWAGE 619.12 |
3x400 |
2x9,20 |
2x12,50 |
2x(20:25) |
460 |
380 |
120 |
|
|
|
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE PER ACQUE REFLUE CON BATTERIA TAMPONE
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 selettori per il funzionamento automatico -0- manuale (quest’ultimo comando è a ritorno automatico)
- Relè a zoccolo alternanza motori
- N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo 2/emergenza)
- N° 2 ingressi in bassissima tensione per contatto Klicson motori
- Uscita allarme 12Vdc Max 5A
- Uscita allarme Max 5A (contatto puro)
- Batteria tampone con carica batteria
- N° 2 spie MOTOR ON (marcia)
- N° 2 spie MOTOR PROTECTION (sovraccarico)
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- Contattori
- Relè termico su ogni motore ripristinabile internamente
- Contenitore esterno in materiale termoplastico
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Sommerse per acque reflue -
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
