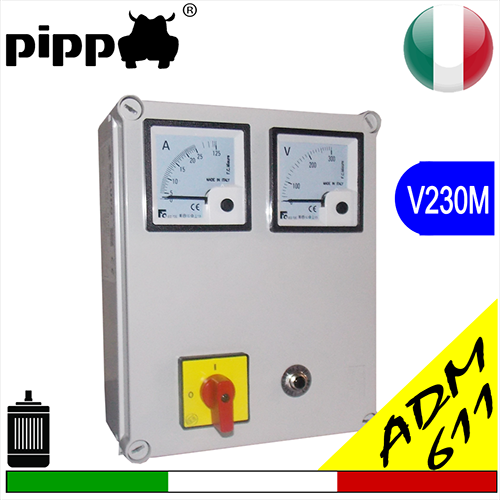

Product: Quadro avviatore per elettropompa DIRECT MOTOR V230M ADM611 monofase completo di condensatore - Control panels for fresh waters - V230M
Serie 611 avviatore diretto monofase, con interruttore a camme e protezione termica interna, funzione start/stop di una (1) pompa sommersa monofase 220/230Vac - hai bisogno + info?
Caratteristiche
Questo quadro elettrico con alimentazione monofase 230 Vac, è usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse, comunque di tutti quei motori che per il loro corretto funzionamento necessitano di un condensatore esterno alla macchina. Il pannello elettrico è dotato di interruttore a camme on-off bipolare. all'interno del quadro sono posti un contattore V230 e un relè termico per la protezione del motore ripristinabile internamente, voltmetro, amperometro e pressacavi.
ADM 611 è un prodotto semplice ma efficace nella sua funzione; qualora si dovessero collegare comandi da galleggianti elettrici o pressostati con lunghezze elevate di cavo elettrico, si consiglia di utilizzare un quadro elettrico dotato di relè.
componenti elettrici
The following products models are available for purchase:
|
|
Volts |
Power |
Thermal protection (Ampere) |
Running Condenser |
Dimensions |
|
|
|
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A-B |
L-W |
P-D |
|||||||||
|
DIRECTMOTOR 611.00 0,50Hp |
1x230 |
0,37 |
0,50 |
4 |
16 |
240 |
190 |
90 |
|
|
|
|
DIRECTMOTOR 611.01 0,75Hp |
1x230 |
0,55 |
0,75 |
6 |
20 |
240 |
190 |
90 |
|
|
|
|
DIRECTMOTOR 611.02 1,00Hp |
1x230 |
0,75 |
1,00 |
7 |
30 |
240 |
190 |
90 |
|
|
|
|
DIRECTMOTOR 611.03 1,50Hp |
1x230 |
1,10 |
1,50 |
10 |
40 |
240 |
190 |
90 |
|
|
|
|
DIRECTMOTOR 611.04 2,00Hp |
1x230 |
1,50 |
2,00 |
13 |
50 |
240 |
190 |
90 |
|
|
|
|
DIRECTMOTOR 611.05 3,00Hp |
1x230 |
2,20 |
3,00 |
18 |
70 |
240 |
190 |
90 |
|
|
|
.png)
quadri elettrici + venduti
AVVIATORI DIRETTI CON PROTEZIONE TERMICA (SA611)
Caratteristiche generali:
- Interruttore bipolare a camme
- Condensatore di marcia
- Protezione termica ripristinabile esternamente
- Voltmetro
- Amperometro
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP55
- Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento 1 Sommersa
Funzionamento:
Gestione start-stop

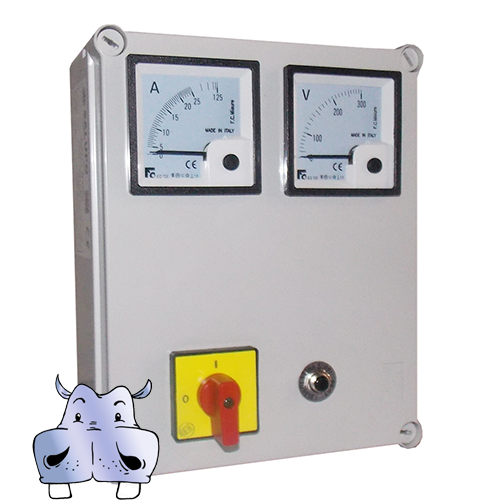

su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo
dotati di interruttore bipolare a camme, voltmetro, amperometro
condensatore cablato, protezione termica ripristinabile esternamente
