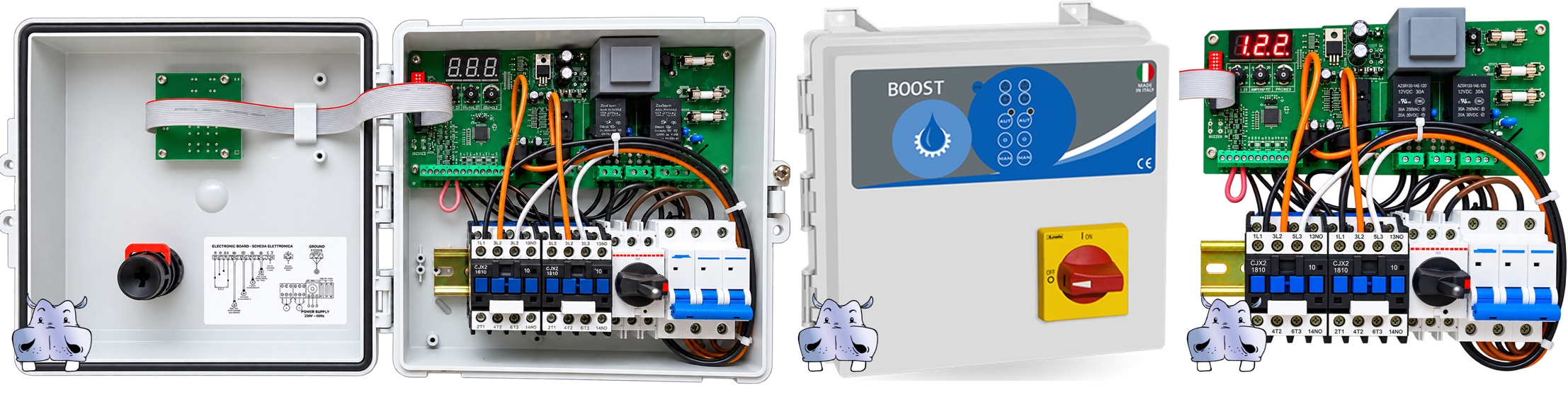

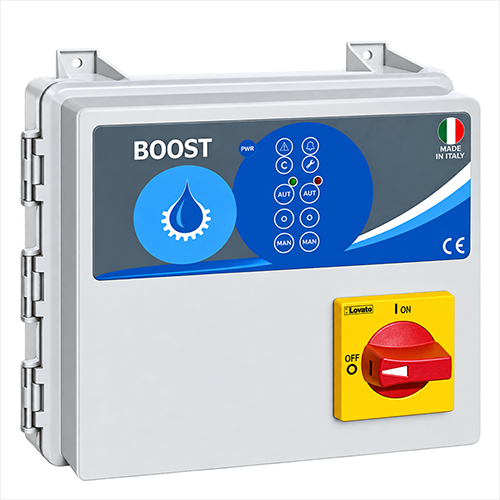

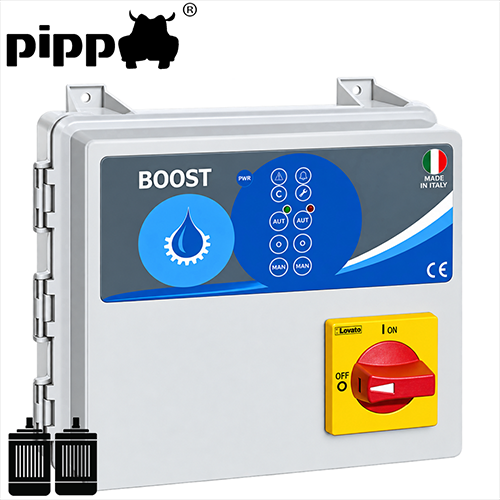

Product: Quadro multiuso comando e protezione due elettropompe pompe sommerse BOOST V400T display interno - Quadri Multiuso V400T
Serie BOOST avviatore diretto trifase 380/410Vac elettronico display interno utilizzato per aumento pressione idrica con due (2) pompa sommersa (2) pompa di superficie gestite da galleggianti per fognature sonde di livello pressostati hai bisogno + info?
UTILIZZO: Questo quadro gestisce lo start-stop in maniera automatica, solitamente di due elettropompe di superficie, sommerse per fognature, sommerse per acque chiare.
FOGNATURE: Per la gestione di due pompe sollevamento fognature, azionato da 3 galleggianti SEWAGE ORANGE + quarto galleggiante per azionamento allarme.
ACQUE CHIARE: Per la gestione di due pompe, in abbinamento a 3 SONDE DI LIVELLO o GALLEGGIANTE
PRESSURIZZAZIONE ACQUA:Per la gestione di due pompe per aumento pressione idrica in abbinamento a PRESSOSTATO
Disponibile anche la versione BOOST V230 monofase
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection |
|
|
|
|
|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||
|
BOOST V400 TRIFASE |
3x400 |
2x (0,55:7,50) |
2x (0,75:10,00) |
2x (2:15) |
|
|
|
.png)
quadri elettrici + venduti
Optional da abbinare al quadro
Abbina il corretto condensatore

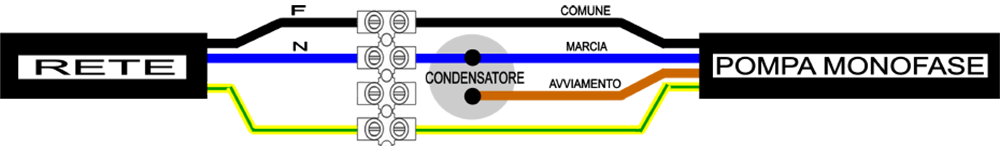

Come collegare la pompa monofase

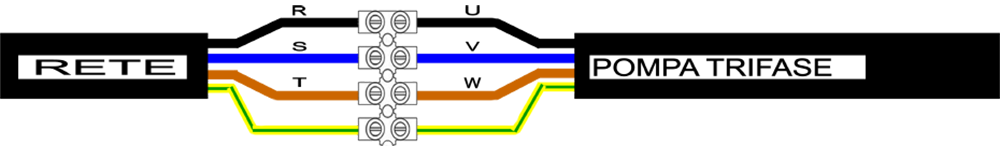

Come collegare la pompa trifase

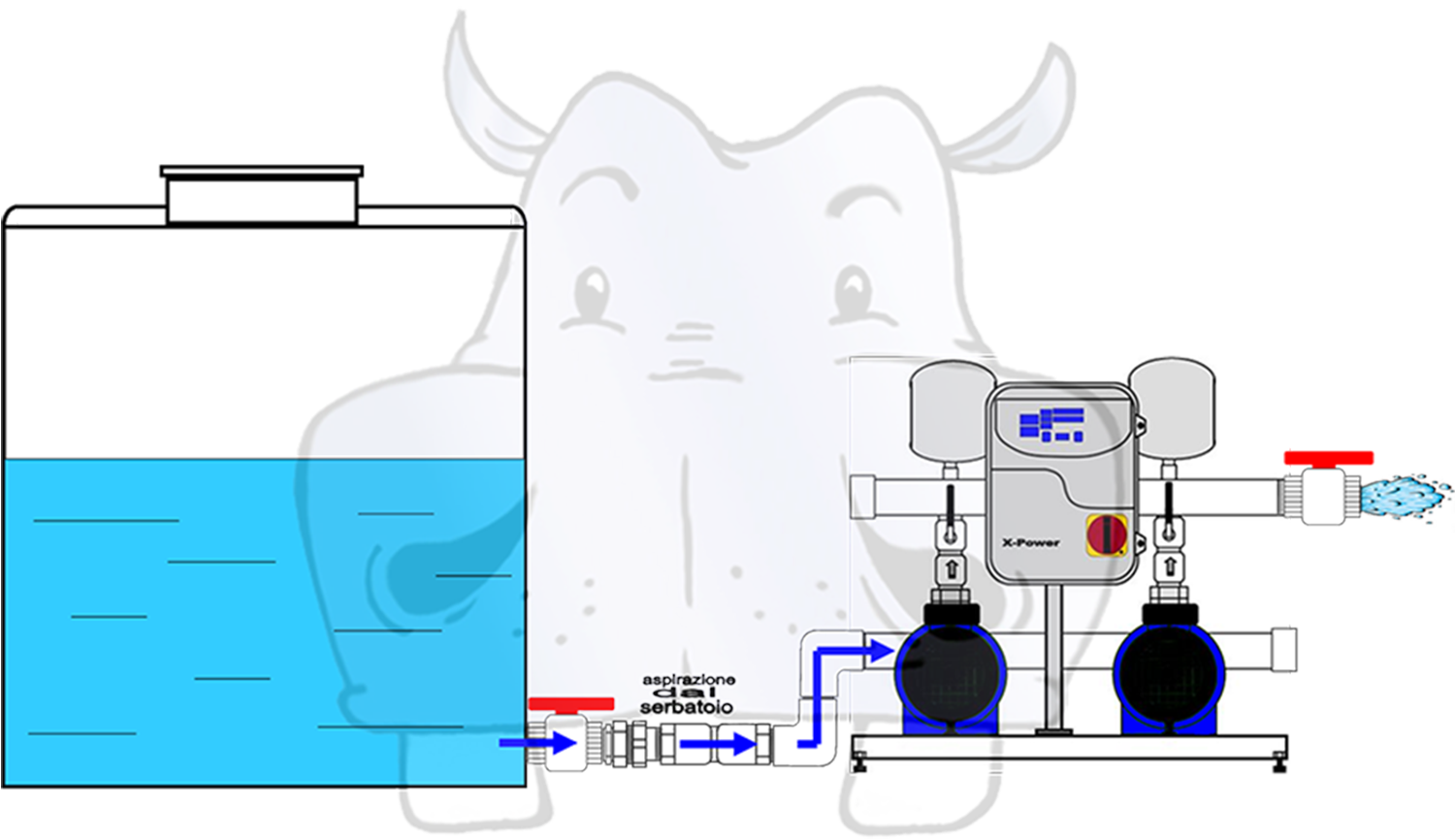

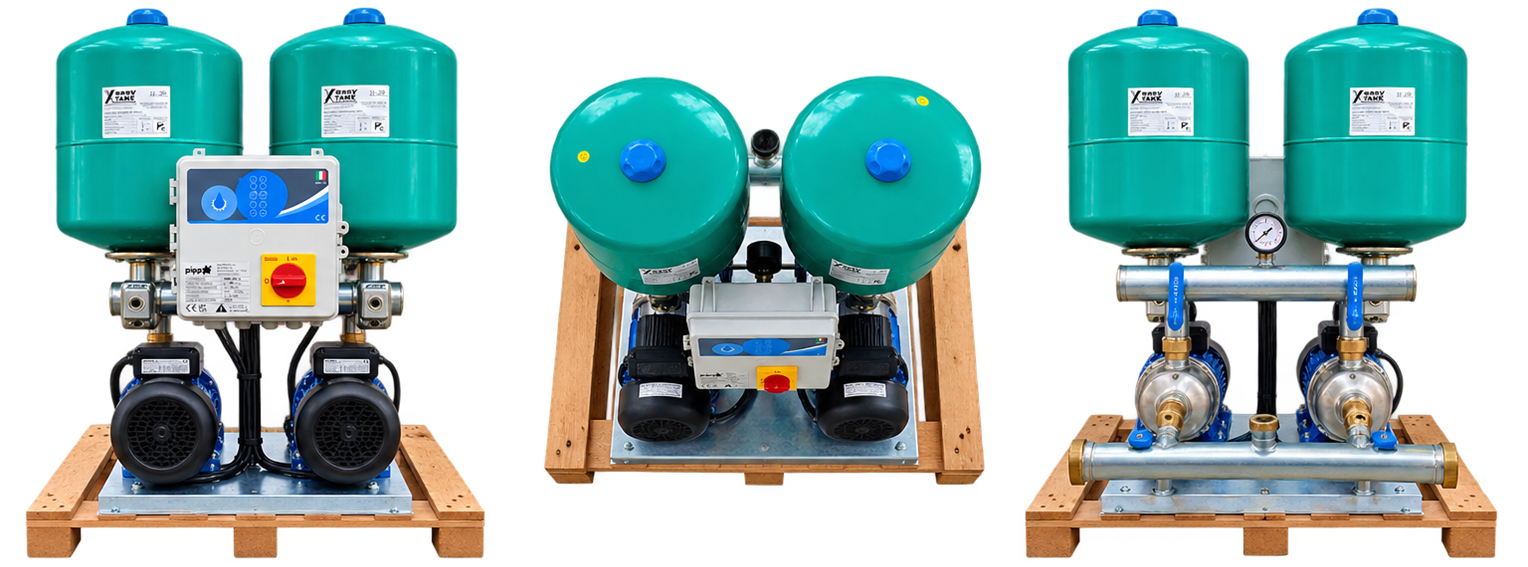

Quadro multiuso per la pressurizzazione dell'impianto

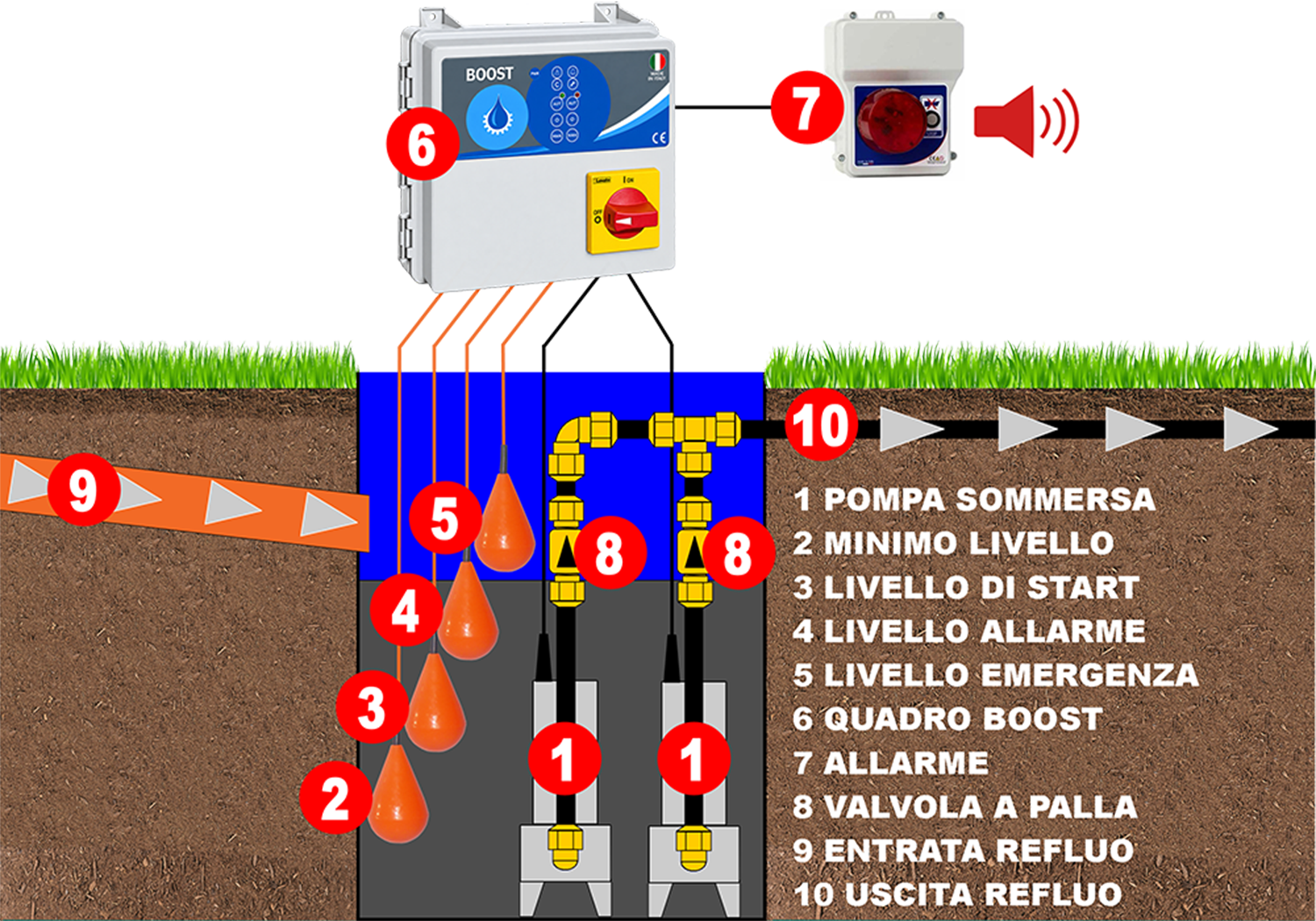

Impianto di sollevamento con galleggianti per acque reflue
Caratteristiche generali:
Caratteristiche generali
Quadro elettrico per acque pulite e acque reflue
Settaggio protezione amperometrica con trimmer
Display interno per visualizzazione parametri
Funziona con galleggianti, pressostati e sonde
Ritardo avvio e spegnimento
Protezione min/max corrente con allarme
Allarme min/max livello
Alternanza motori
Autoritenuta
Alimentazione 2 motori 1~230V ±10% – 50/60Hz
Alimentazione 2 motori 3~400V ±10% – 50/60Hz

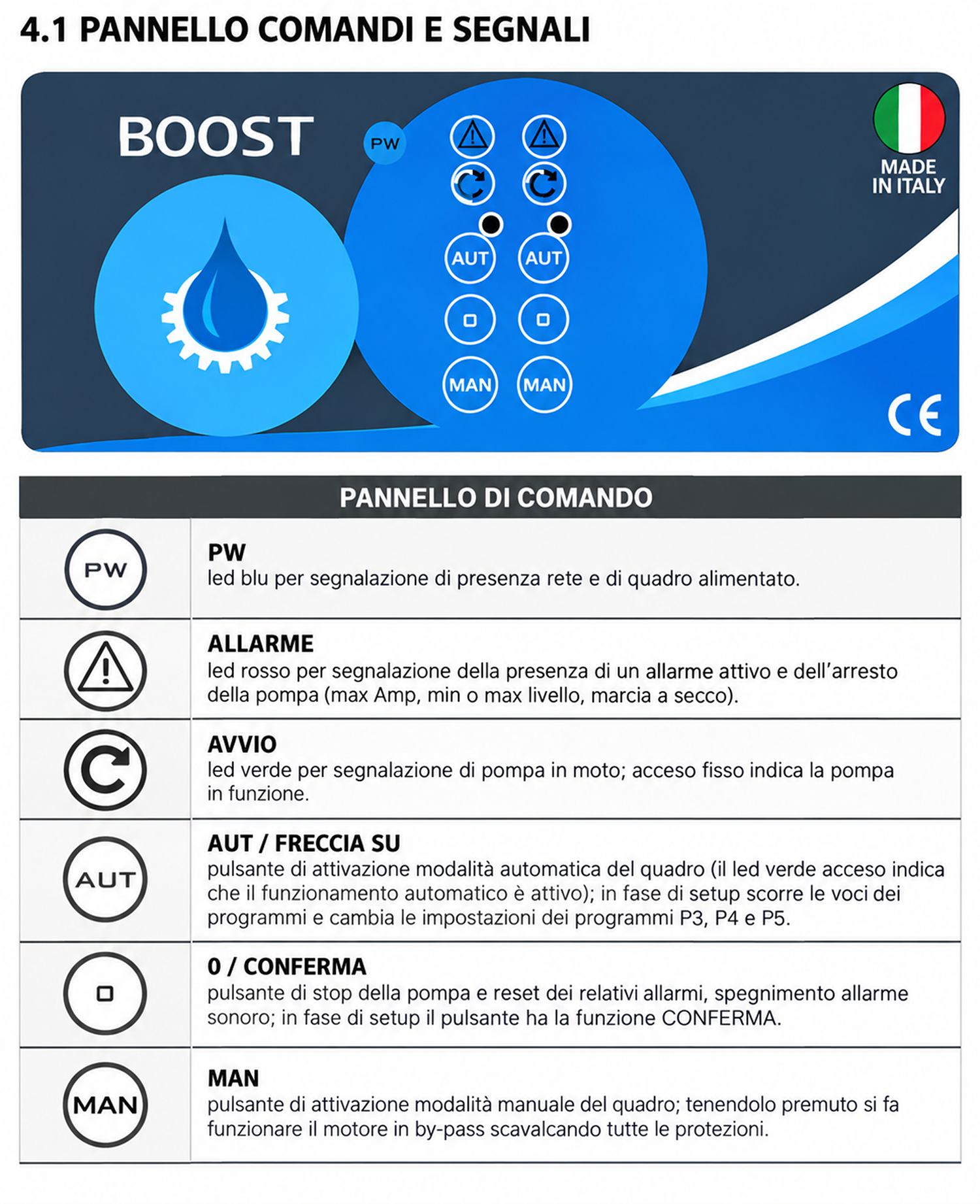

N.2 AUTO-0-MAN pulsanti avvio e arresto manuale/automatico
N.2 led verdi di segnalazione motori in funzione
Led blu di segnalazione presenza rete (ON)
Fusibili di protezioni circuiti ausiliari
Sezionatore generale con bloccoporta
Predisposizione per condensatore di avvio (versione monofase)
Box ABS con cerniere laterali e fissaggio esterno
Kit pressacavi antistrappo
Protezione IP65
Temperatura ambiente -5/+50 °C
Umidità relativa 50% a 40 °C (non condensata)

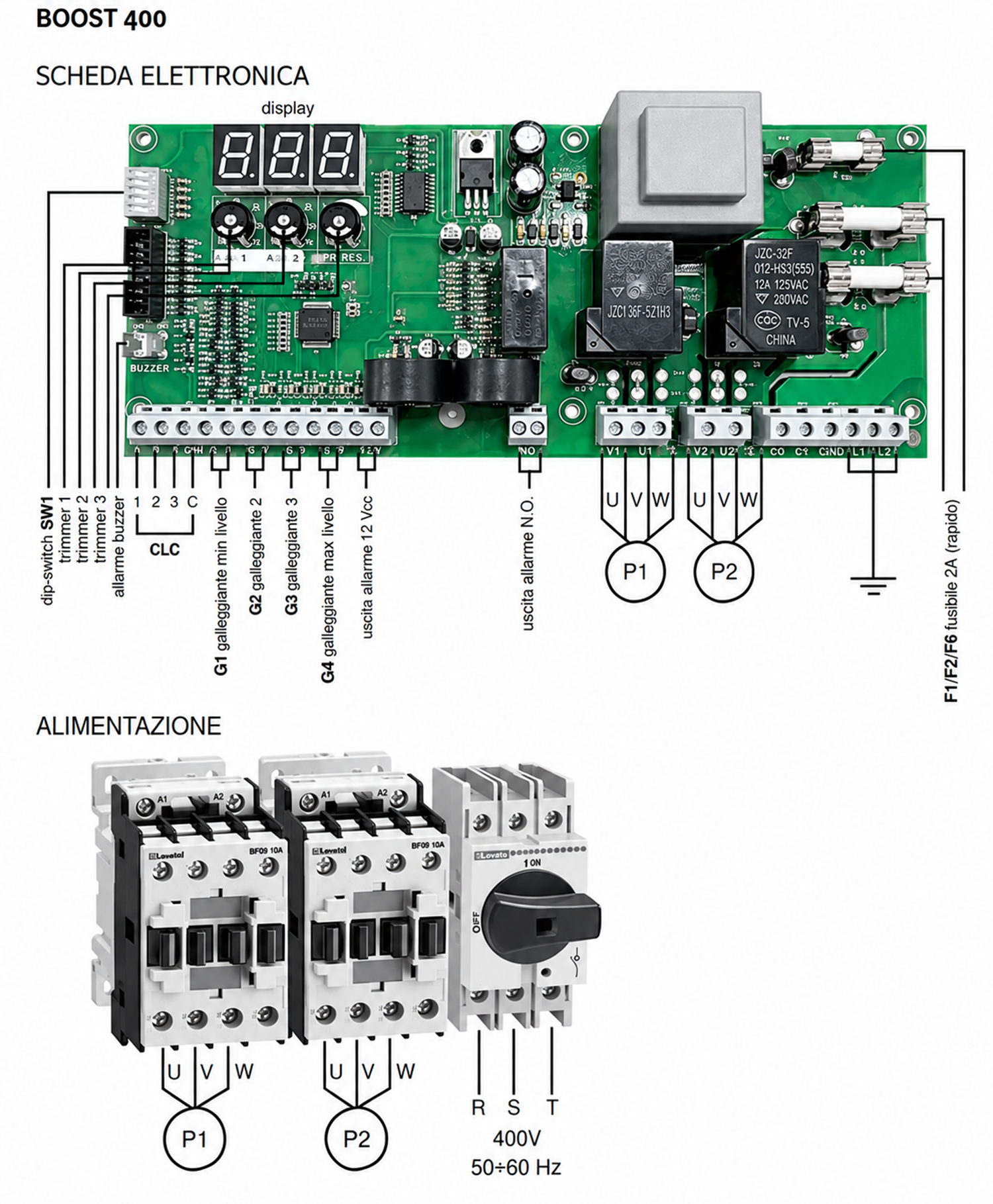

Ingressi & allarmi
N.1 ingresso sonde controllo di livello
N.4 ingressi galleggianti o pressostati
N.1 uscita buzzer 12Vcc
N.1 uscita 12V o contatto pulito NO
Uso prevalente:
Avviamento 2 elettropompe esterne, 2 Sommerse per acque reflue, acque chiare
Funzionamento:
Gestione start-stop
Alimentazione:
V230 monofase Boost 230V
V400 trifase Boost 400V

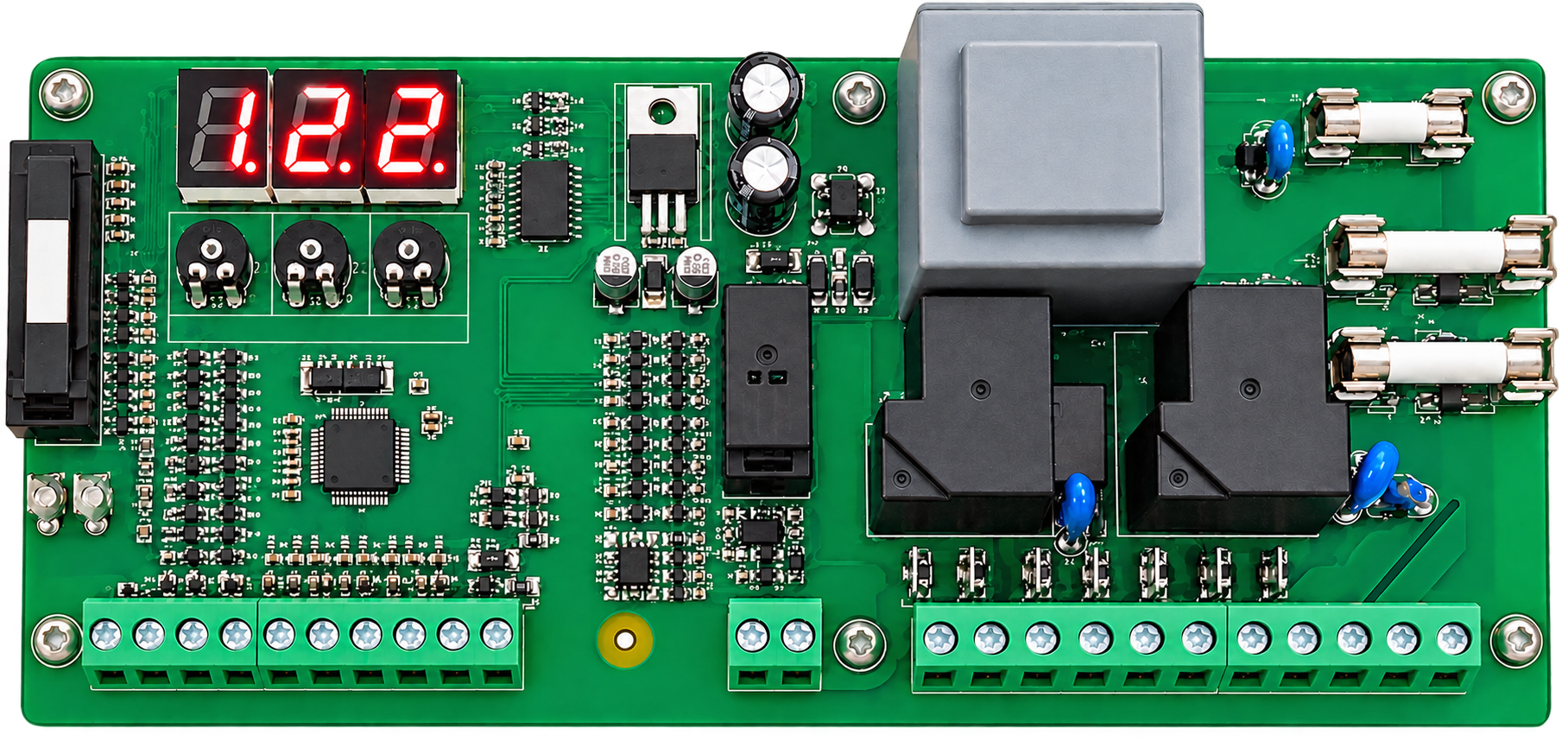

Il quadro elettrico Boost 230, Boost 400 è dotato di display interno, per la visualizzazione dei parametri:
- Versione Firmware
- Corrente Assorbita Pompa1 - Pompa2 (pompe in funzione)
- Taratura corrente massima Pompa1 - Pompa2 (Protezione pompe)
- Regolazione sensibilità sonde di livello
- Selezione Programma di lavoro

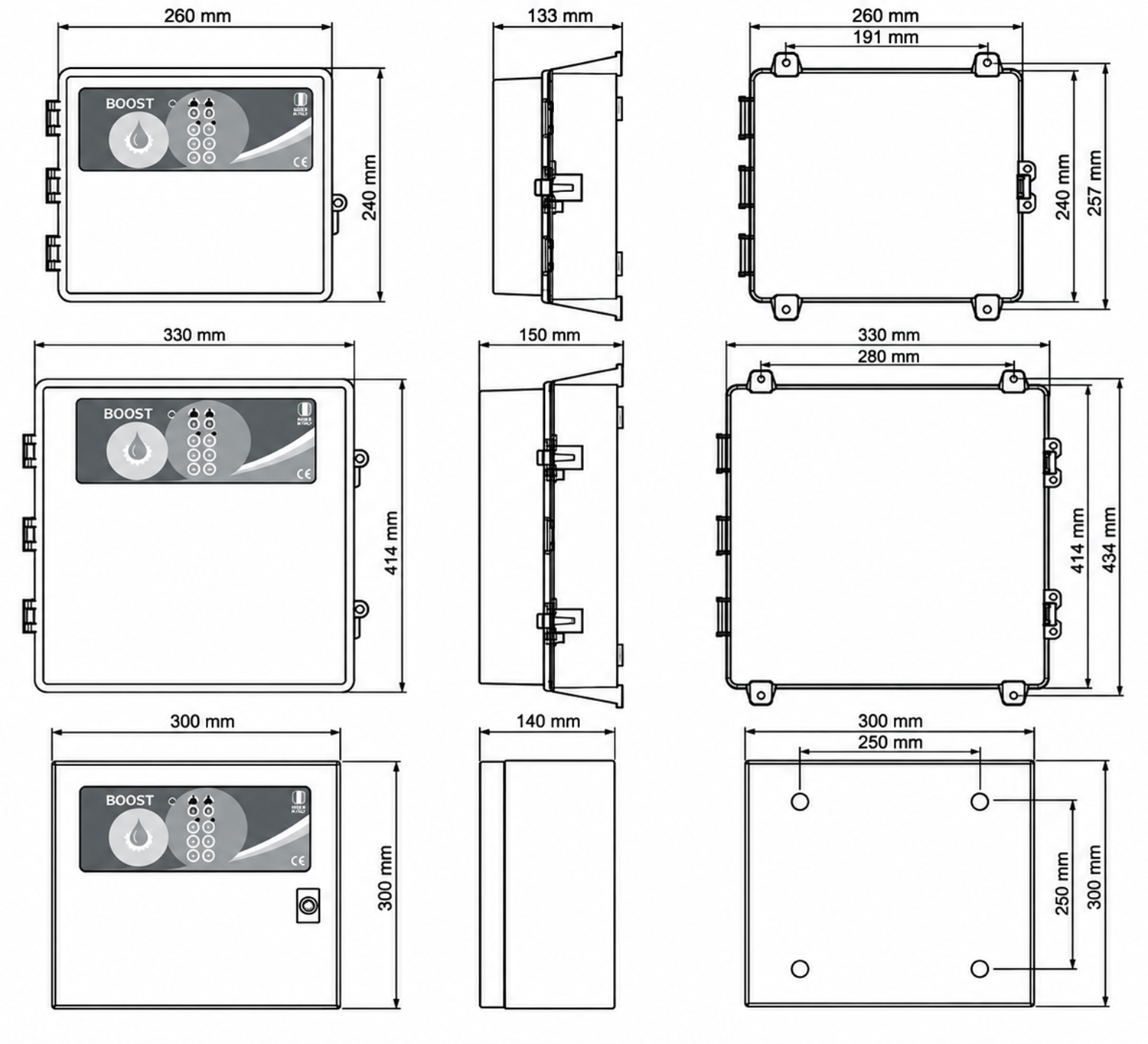

Dimensioni:
Cenni sugli impianti di sollevamento per fognature
Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
