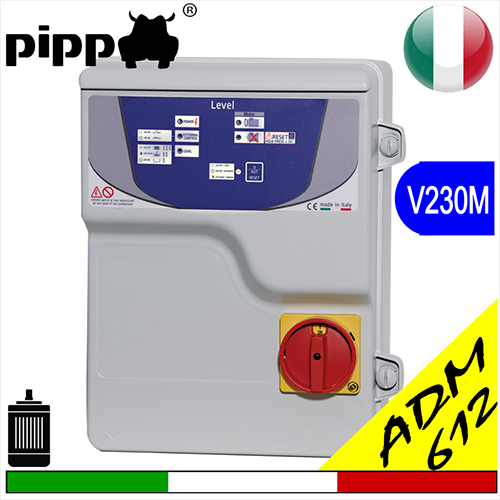

Product: Quadro avviatore per elettropompa LEVEL V230M SA612 monofase completo di centrale per sonde di livello, protezione amperometrica - Control panels for fresh waters - V230M
Serie 612 avviatore diretto monofase, con funzione di avviatore per una (1) pompa sommersa monofase 220/230Vac protezione amperometrica, ingresso per sonde livello o galleggiante elettrico funzione start/stop automatico, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Level per pompe monofase, questo quadro è usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse o elettropompe di superficie dove diventa necessario gestire lo stop-start in maniera del tutto automatica in funzione del livello dell'acqua del pozzo o della cisterna da cui si solleva l'acqua; SA612 rileva i segnali start/stop da sonde di livello montate all'interno del pozzo o del serbatoio, è predisposto inoltre per l'inserimento del condensatore qualora richiesto dal tipo di carico applicato; Il funzionamento contro la marcia a secco, è gestito da tre sonde unipolari di livello;
- Sonda COM sempre immersa
- Sonda MAX livello massimo la pompa parte
- Sonda MIN livello minimo la pompa stacca
- Disponibile la versione V400trifase SA615
componenti elettrici ricambi
The following products models are available for purchase:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
LEVEL 612.00 |
1x230 |
0,37:2,20 |
0,50:3,00 |
2:18 |
240 |
340 |
160 |
|
|
||
.png)
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
acquista le sonde di livello
la gestione del livello avviene tra la sonda 4 e la sonda 5
elettronica di ultima generazione, ricambi sempre disponibili
connessioni segnalate all'interno dei quadri venduti da pippohydro
AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA E CONTROLLO DI LIVELLO (SA612)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico -0- manuale
- Trimmer di regolazione sensibilità sonde da 0-100Kohm
- Trimmer di regolazione corrente massima
- Trimmer di regolazione tempo d’intervento amperometrico 2-8s
- Ingresso in bassissima tensione per controllo di livello o interruttore a galleggiante (svuotamento o riempimento)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia POWER (presenza rete)
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Led spia stato motore
- Led spia FUNCTION (stato pressostato o interruttore a galleggiante)
- Led spia ALARM (controllo di livello)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Protezione amperometrica
- Predisposizione per collegamento condensatore
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Sommersa -
Funzionamento:
Gestione start-stop + controllo di livello (sonde optional) -
Alimentazione:
V230 monofase SA612
V400 trifase SA615
