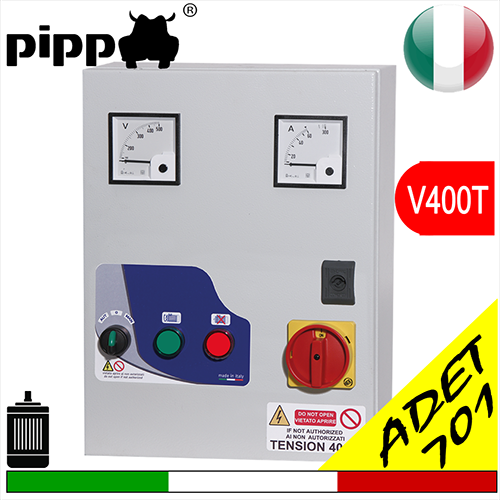

Product: Pos.02 DIRECT MOTOR PLUS V400T SA701 - Control panels for fresh waters - V400T
Serie 701 avviatore diretto trifase, tipo elettromeccanico, in cassa metallica, alimentazione elettrica 380/410Vac funzione gestione start/stop pompa di superficie o sommersa protezione termica, amperometro e voltmetro di serie, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Directmotor plus per pompe trifase quadro elettrico trifase, in cassa metallica, elettromeccanico usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse, elettropompe di superficie, motori elettrici. Il quadro è completo di comandi in bassa tensione, spie luminose, interruttore bloccoporta, teleruttore e protezione termica per la protezione del carico applicato.
ADET 701 è comandato da un selettore con possibilità di comando manuale o automatico per mezzo di ulteriori comandi periferici come pressostati, galleggianti elettrici o switch di vario genere. Si differenzia sal quadro SA631 per la cassetta metallica e la dotazione di serie di amperometro e voltmetro.
Disponibile anche la versione V230 monofase ADEM 700
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECTMOTOR PLUS 701.00 |
3x400 |
0,37 |
0,50 |
1,4:2 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.01 |
3x400 |
0,55 |
0,75 |
1,8:2,5 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.02 |
3x400 |
0,75 |
1,00 |
2,2:3,2 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.03 |
3x400 |
1,10 |
1,50 |
2,8:4 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.04 |
3x400 |
1,50 |
2,00 |
4,5:6,3 |
400 |
100 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.05/06 |
3x400 |
1,80:2,20 |
2,50:3,00 |
5,5:8 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.07/08 |
3x400 |
3,00:3,70 |
4,00:5,00 |
7:10 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.09 |
3x400 |
4,00 |
5,50 |
9:12,5 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.10 |
3x400 |
5,50 |
7,50 |
11:16 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.11 |
3x400 |
7,50 |
10,00 |
14:20 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.12 |
3x400 |
9,20 |
12,50 |
20:25 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 701.13 |
3x400 |
11,00 |
15,00 |
22:32 |
500 |
400 |
200 |
|
|
||
|
DIRECTMOTOR PLUS 701.14 |
3x400 |
15,00 |
20,00 |
28:40 |
500 |
400 |
200 |
|
|
||
|
DIRECTMOTOR PLUS 701.16 |
3x400 |
18,50 |
25,00 |
36:45 |
500 |
400 |
200 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA (SA701)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale (quest’ultimo comando è a ritorno automatico)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Amperometro analogico
- Voltmetro analogico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Contattore
- Relè termico ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 SommersaFunzionamento:
Gestione start-stop
