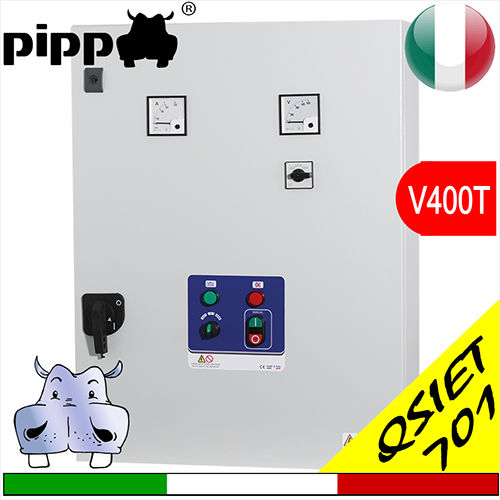

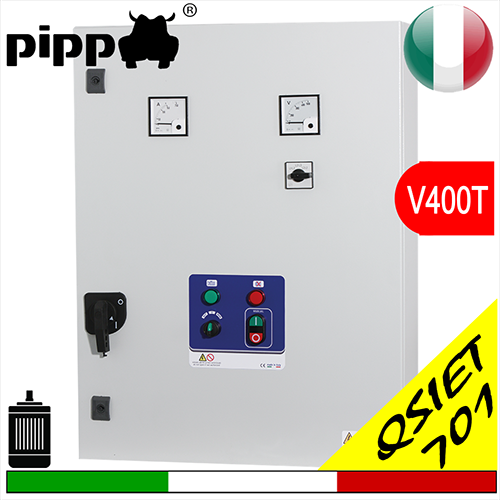

Product: Pos.06 IMPEDANCE SQ701 - Control panels for fresh waters - V400T
Serie impedance SQ701 avviatore a impedenza trifase, tipo elettromeccanico, in cassa metallica, alimentazione elettrica 380/410Vac funzione partenza graduale, gestione start/stop pompa di superficie o sommersa protezione termica, amperometro e voltmetro di serie, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Impedance SQ701,viene usato maggiormente per avviare motori elettrici con elevata corrente di spunto rispetto alla coppia di avviamento,con possibilità di stabilire tale coppia e il numero di gradini di accelerazione. Nei nostri quadri, l'avviamento avviene in due tempi, con passaggio da un gradino di accelerazione all'altro senza l'interruzione di energia elettrica. L'avviamento ad Impedenze Statoriche, trova ampio uso per azionare elettropompe sommerse, essendo vantaggioso l'utilizzo di una sola terna di cavi.
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
IMPEDANCE 701.00 |
3x400 |
2,20 |
3,00 |
4,5:6,3 |
500 |
400 |
200 |
|
|
||
|
IMPEDANCE 701.01 |
3x400 |
4,00 |
5,50 |
9:14 |
500 |
400 |
200 |
|
|
||
|
IMPEDANCE 701.02 |
3x400 |
5,50 |
7,50 |
11:16 |
500 |
400 |
200 |
|
|
||
|
IMPEDANCE 701.03 |
3x400 |
7,50 |
10,00 |
14:20 |
500 |
400 |
200 |
|
|
||
|
IMPEDANCE 701.04 |
3x400 |
11,00 |
15,00 |
22:32 |
700 |
500 |
200 |
|
|
||
|
IMPEDANCE 701.05 |
3x400 |
15,00 |
20,00 |
28:40 |
700 |
500 |
200 |
|
|
||
|
IMPEDANCE 701.06 |
3x400 |
18,50 |
25,00 |
40:50 |
700 |
500 |
200 |
|
|
||
|
IMPEDANCE 701.07 |
3x400 |
22,00 |
30,00 |
45:63 |
700 |
500 |
200 |
|
|
||
|
IMPEDANCE 701.08 |
3x400 |
30,00 |
40,00 |
70:90 |
700 |
500 |
250 |
|
|
||
|
IMPEDANCE 701.09 |
3x400 |
37,00 |
50,00 |
80:100 |
800 |
600 |
250 |
|
|
||
|
IMPEDANCE 701.10 |
3x400 |
45,00 |
60,00 |
50:200 |
1000 |
800 |
250 |
|
|
||
|
IMPEDANCE 701.11 |
3x400 |
51,50 |
70,00 |
50:200 |
1000 |
800 |
250 |
|
|
||
|
IMPEDANCE 701.12 |
3x400 |
60,00 |
80,00 |
50:200 |
1000 |
800 |
250 |
|
|
||
|
IMPEDANCE 701.13 |
3x400 |
66,00 |
90,00 |
50:200 |
100 |
800 |
250 |
|
|
||
|
IMPEDANCE 701.14 |
3x400 |
75,00 |
100,00 |
50:200 |
1000 |
800 |
250 |
|
|
||
|
IMPEDANCE 701.15 |
3x400 |
92,00 |
125,00 |
55:250 |
1200 |
800 |
300 |
|
|
||
|
IMPEDANCE 701.16 |
3x400 |
110,00 |
150,00 |
160:630 |
1200 |
800 |
300 |
|
|
||
|
IMPEDANCE 701.17 |
3x400 |
132,00 |
180,00 |
160:630 |
1200 |
800 |
300 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI ELETTROMECCANICI STATORICI AD IMPEDENZA (SA701)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale
- Pulsante marcia/arresto
- Temporizzatore attesa presenza rete regolabile
- Temporizzatore Impedenza regolabile
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Amperometro analogico
- Voltmetro analogico
- Commutatore voltmetrico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Contattori
- Impedenza trifase
- Relè termico ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 Sommersa -
Funzionamento:
Gestione start-stop
