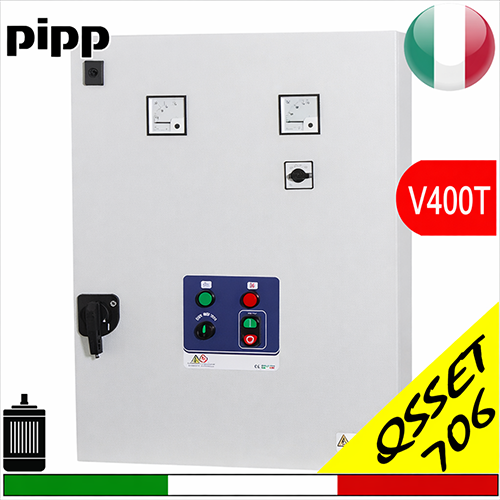

Product: Pos.08 SOFT START+DRYCONTROL SQ706 - Control panels for fresh waters - V400T
Serie soft start SQ706 avviatore a impedenza trifase, tipo misto elettromeccanico/elettronico, in cassa metallica, alimentazione elettrica 380/410Vac funzione gestione start/stop graduale per pompa di superficie o sommersa protezione termica, protezione contro la marcia a secco, amperometro e voltmetro di serie, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Soft-start+drycontrol è un prodotto di ultima generazione in quanto integra il contollo di livello e la partenza soft in un unico prodotto. L'accelerazione avviene con un valore di tensione crescente da zero a un valore di rete ed inversamente nel caso di fermata. Il vantaggio è rappresentato dall'autoapprendimento dei parametri elettrici principali con verifica e lettura automatica da display.
The following products models are available for purchase:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
SOFT START DRYCONTROL 706.00 |
3x400 |
2,20:4,00 |
3,00:5,50 |
5:12,5 |
500 |
400 |
200 |
|
|
||
|
SOFT START DRYCONTROL 706.01 |
3x400 |
5,50:9,20 |
7,50:12,50 |
10:25 |
500 |
400 |
200 |
|
|
||
|
SOFT START DRYCONTROL 706.02 |
3x400 |
11,00:12,80 |
15:17,50 |
17:32 |
500 |
400 |
200 |
|
|
||
|
SOFT START DRYCONTROL 706.03 |
3x400 |
15,00 |
20,00 |
23:38 |
500 |
400 |
200 |
|
|
||
|
SOFT START DRYCONTROL 706.04 |
3x400 |
18,50 |
25,00 |
22:45 |
600 |
400 |
250 |
|
|
||
|
SOFT START DRYCONTROL 706.05 |
3x400 |
22,00 |
30,00 |
25,5:63 |
600 |
400 |
250 |
|
|
||
|
SOFT START DRYCONTROL 706.06 |
3x400 |
30,00 |
40,00 |
34,5:72 |
600 |
400 |
250 |
|
|
||
|
SOFT START DRYCONTROL 706.07 |
3x400 |
37,00 |
50,00 |
42,5:80 |
700 |
500 |
250 |
|
|
||
|
SOFT START DRYCONTROL 706.08 |
3x400 |
45,00 |
60,00 |
46:106 |
700 |
500 |
250 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
QUADRI SOFT-START CON DRY CONTROL (SQ706)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Timer attesa presenza rete regolabile (0-30min.)
- Protezione amperometrica regolabile dal SETUP
- Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
-
Display a cristalli liquidi per la visualizzazione di:
- Voltmetro
- Amperometro
- Cos. Φ motore
- Protezione amperometrica per sovraccarico motore
- Mancanza e sequenza fase
- Tutti i messaggi relativi al funzionamento del motore
- Multilingua: Italiano, Inglese e Francese
-
Autoapprendimento dei seguenti parametri:
- Corrente motore (protezione amperometrica per sovraccarico motore)
- Cos. Φ motore (protezione marcia a secco)
- Gestione automatica dell’attesa riempimento
- “ATTESA RIEMPIMENTO” (AUT./ 0-250min. regolabile)
- Fusibile di protezione circuito ausiliario
- Trasformatore circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Soft-Start con contatti di By-pass
- Protezione amperometrica
- Ventilazione forzata (da 25Hp in poi)
- Termostato regolabile da 0 a 60°C per ventola
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 Sommersa -
Funzionamento:
Gestione start-stop + controllo di livello a variazione di Cosφ; regolazione semplificata dal display
