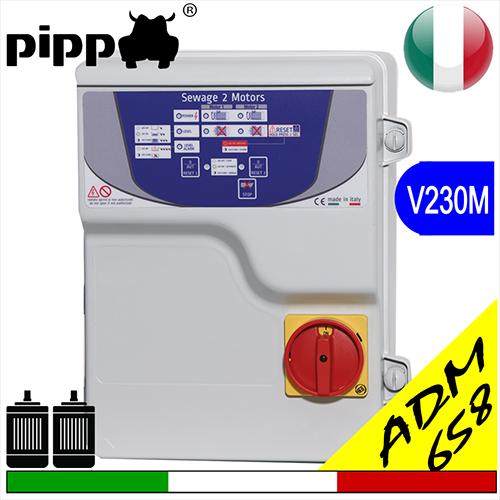

Product: Pos.04 SEWAGE DUAL MOTOR V230M SA658 - Control panels for waste water - V230M

Pos.04 SEWAGE DUAL MOTOR V230M SA658
click to zoom the image
Pos.04 SEWAGE DUAL MOTOR V230M SA658 1
Pos.04 SEWAGE DUAL MOTOR V230M SA658 2
Pos.04 SEWAGE DUAL MOTOR V230M SA658 3
PDF Icon
manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

QUADRO COMANDO POMPA FOGNATURA – MONOFASE_centralina_trifase_quadro elettrico trifase quadro elettrico per elettropompa quadro comando pompa trifase quadro di potenza trifase quadro di controllo motore trifase quadro avviamento motore elettricoavviamento diretto DOL avviamento stella-triangolo soft starter per elettropompa inverter per pompa trifase controllo velocità motore avviatore elettronicoprotezione motore trifase relè termico relè salvamotore protezione sovraccarico protezione cortocircuito protezione mancanza fase protezione inversione fase protezione sovratensionetop_avviatore_diretto_monofase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ quadro pompa sommergibile_pompa_acque_reflue_pompa_fognature_drenaggiio_quadro elettrico monofase Comando a camme per avviatore diretto monofase pompa sommersa Quadro elettrico monofase con interruttore a camme di comandodirect_starter_home_automation_control_Einphasig Hausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung quadro automatico pompa quadro manuale/automatico controllo livello serbatoio galleggiante elettrico pressostato trifase sensore di livello PLC per elettropompa logica di controllo pompaquadro elettropompa sommersa trifase quadro pompa centrifuga quadro pompa sommergibile quadro pompe antincendio quadro per sollevamento acque quadro per impianti idrici quadro per impianti industrialicontattore trifase interruttore magnetotermico interruttore generale fusibili industriali morsettiere trasformatore ausiliario spie luminose pulsanti marcia/arrestoquadro elettrico CE quadro conforme IEC / EN grado di protezione IP55 / IP65 carpenteria metallica quadro in acciaio verniciato quadro in ABS cablaggio industrialeSchaltungssensorenquadro_pompa_fognature_electric_panel_for_sewage_waste_water_submersible_submerged_pump_chemi_quadro elettrico 230V monofase quadro comando pompa sommersa quadro controllo livello pompa quadro con galleggianti pompa quadro protezione motore pompa quadro avviamento diretto pompa quadro con salvamotore quadro con contattore quadro con relè termicoAvviatore diretto monofase con protezione termica integrata Quadro elettrico monofase con protezione contro sovraccarichi motore_Arrancador directo monofásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoquadro sollevamento fognario quadro stazione di sollevamento quadro impianto fognario quadro pompa acque nere quadro pompa acque reflue quadro pompa acque sporche quadro drenaggio refluiQuadro elettrico per una pompa sommersa monofase 220/230Vac Avviatore diretto monofase per pozzo artesiano Quadro elettrico elettropompa monofase per sollevamento acqueInfo_help_assistenza_control_démarreur_direct_monophasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteursAvviatore diretto monofase per impianti idrici civili Quadro elettrico monofase per irrigazione agricola Avviatore diretto monofase per elettropompa ad uso continuo_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors
Serie 658 avviatore diretto monofase 220/230Vac elettronico, utilizzo: per acque di scarico, funzione: gestione start/stop n.2 pompa sommergibile senza galleggiante, con alternanza, mediante controllo di livello da galleggianti speciali  uscita per allarme 12Vdc optional abbinabili allarmi indipendenti da remoto: allarme autoalimentato  allarme GSM  hai bisogno + info?

Caratteristiche

Sewage dual motor SA658 per pompe moofase, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue;

1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento
2) Se in condizioni di lavoro normale (punto 1)  il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto.
3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare.

Disponibile il quadro sewage 659 per pompe trifase.


ricambi per dual motor

 CAVO ELETTRICO FROR CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE  galleggiante per quadri elettrici

The following products models are available for purchase:

Model

 Volts

Power

Thermal protection
(Ampere)


Running Condenser
(Microfarad)

 Dimensions

kW

Hp

A

B

C

SEWAGE 658.00

 1x230

0,37:2,20

0,50:3,00

2:18

16:70 (Optional)

300

220

120

3 gg

Sconto 35 %
€ 276,00
€ 179,40

              pompa variante - modelli disponibili

quadri elettrici + venduti - clicca !!

Abbina gli optional, li riceverai già cablati nel quadro





abbina il condensatore di taglia adeguata alla pompa

condensatore di spunto



funzionamento pompe con galleggianti speciali per fognature e quadro di alternanza



658

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature

ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO



2. Funzionamento con sonde di livello

ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO





AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE PER ACQUE REFLUE SENZA BATTERIA TAMPONE (SA658)

Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • N° 2 pulsanti per il funzionamento automatico -0- manuale
  • Ritardo di 3s tra la partenza dei 2 motori
  • Trimmer di regolazione corrente massima per ogni motore
  • N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo2/emergenza)
  • N° 2 ingressi in bassissima tensione per contatto Klicson motori
  • Uscita allarme 12Vdc Max 200mA
  • Uscita allarme Max 5A (contatto puro)
  • Led spia POWER (presenza rete)
  • N° 2 led spie MOTOR ON (marcia)
  • N° 2 led spie MOTOR PROTECTION (sovraccarico)
  • N° 2 led spie stato motori
  • Led spia FUNCTION (stato livello)
  • Led spia ALARM segnala:
  • Led acceso livello emergenza
  • Led lampeggiante anomalie galleggianti
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Contattore (SA659.xx)
  • Protezione amperometrica su ogni motore
  • Predisposizione per montaggio condensatori
  • Contenitore esterno in materiale termoplastic
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

Uso prevalente:
Avviamento e gestione 2 Sommerse per acque reflue

Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)



Alimentazione:
V230 monofase SA658
V400 trifase SA659





 Cenni sugli impianti di sollevamento per fognature

Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
