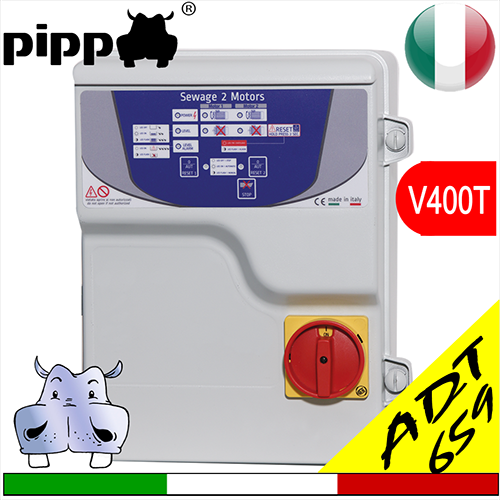

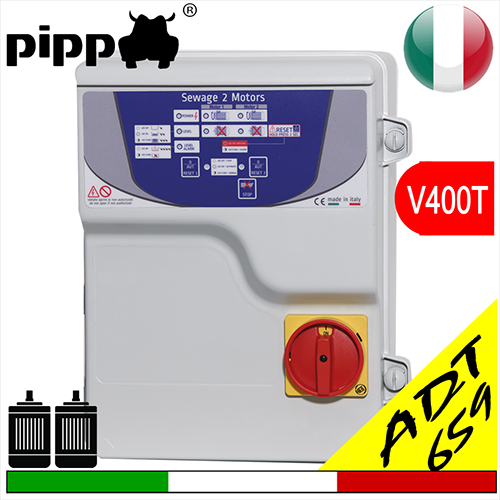

Product: Pos.04 SEWAGE DUAL MOTOR V400T SA659 - Control panels for waste water - V400T
Serie 659 avviatore diretto trifase 380/410Vac elettronico, utilizzo: per acque di scarico, funzione: gestione start/stop n.2 pompa sommergibile con alternanza, mediante controllo di livello da galleggianti speciali uscita per allarme 12Vdc optional abbinabili allarmi indipendenti da remoto: allarme autoalimentato allarme GSM hai bisogno + info?
Caratteristiche
Sewage dual motor SA659 per pompe trifase, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue;
1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento
2) Se in condizioni di lavoro normale (punto 1) il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto.
3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare.
Disponibile il quadro sewage 658 per pompe monofase.
The following products models are available for purchase:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
|||||||||
|
A |
B |
C |
||||||||
|
SEWAGE 659.00 |
3x400 |
2x (0,37:3,70) |
2x (0,50:5,00) |
2x(0,8:8) |
300 |
220 |
120 |
|
|
|
|
SEWAGE 659.01 |
3x400 |
2x (0,37:5,00) |
2x (0,50:7,00) |
2x(0,8:11) |
300 |
220 |
120 |
|
|
|
|
SEWAGE 659.02 |
3x400 |
2x (0,37:6,5) |
2x (0,50:9,00) |
2x(0,8:14) |
300 |
220 |
120 |
|
|
|
|
SEWAGE 659.03 |
3x400 |
2x (0,37:7,50) |
2x (0,50:10,00) |
2x(0,8:20) |
300 |
220 |
120 |
|
|
|
|
SEWAGE 659.677.04 TIPO MULTI |
3x400 |
7,5/15,00 |
10,00/20,00 |
2 x (16/32) |
430 |
380 |
150 |
|
|
|
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
funzionamento pompe con galleggianti speciali per fognature e quadro di alternanza
su pippohydro, solo qualità, quadri elettrici per acque reflue
gestione e protezione elettropompe per fognature
AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE PER ACQUE REFLUE SENZA BATTERIA TAMPONE
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 pulsanti per il funzionamento automatico -0- manuale
- Ritardo di 3s tra la partenza dei 2 motori
- Trimmer di regolazione corrente massima per ogni motore

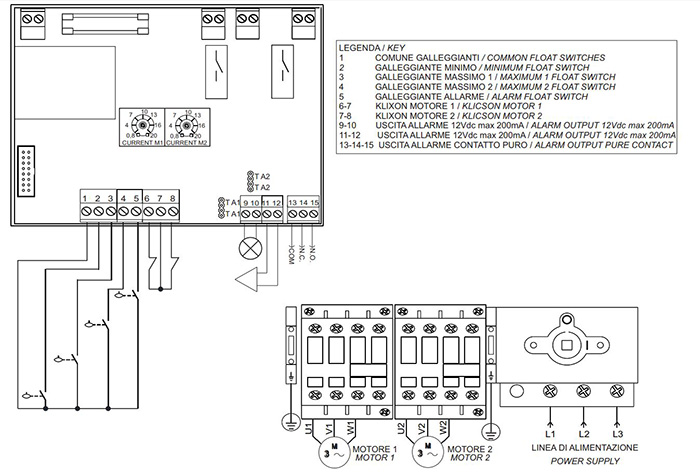

- N° 4 ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo2/emergenza)
- N° 2 ingressi in bassissima tensione per contatto Klicson motori
- Uscita allarme 12Vdc Max 200mA
- Uscita allarme Max 5A (contatto puro)
- Led spia POWER (presenza rete)
- N° 2 led spie MOTOR ON (marcia)
- N° 2 led spie MOTOR PROTECTION (sovraccarico)
- N° 2 led spie stato motori
- Led spia FUNCTION (stato livello)
-
Led spia ALARM segnala:
- Led acceso livello emergenza
- Led lampeggiante anomalie galleggianti
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Contattore
- Protezione amperometrica su ogni motore
- Contenitore esterno in materiale termoplastico
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Sommerse per acque reflue -
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
