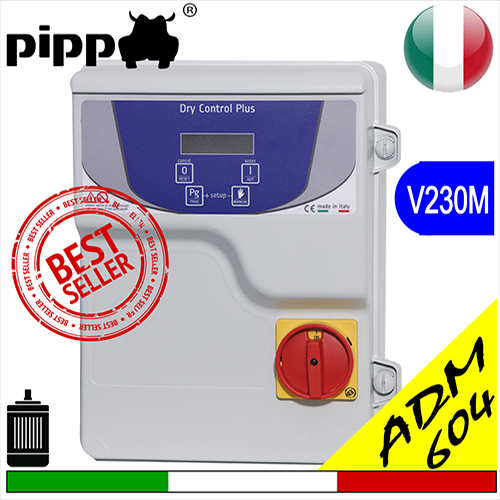

Product: Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco - Control panels for fresh waters - V230M
Serie 604 advanced avviatore diretto monofase per per una (1) pompa sommersa monofase 220/230Vac protezione amperometrica, funzione per protezione contro la marcia a secco, start/stop automatico/manuale, ingresso per galleggiante elettrico display multilingue, possibile inserimento ulteriori optional cablati abbinamento: pompe sommerse
Caratteristiche
Drycontrol SA604 per pompe monofase, è un dispositivo concepito per la gestione dello stop-start delle sommerse, soprattutto quando è prevista la mancanza di acqua nel pozzo, in maniera del tutto automatica in funzione del livello dell'acqua, Drycontrol garantisce il migliore sfruttamento della falda acquifera, grazie al sistema di autoapprendimento di ultima generazione memorizza i parametri di funzionamento dell' elettropompa (Tensione, corrente, sfasamento) proteggendola efficacemente; SA604 è predisposto per l'inserimento del condensatore in base al carico applicato; Il display frontale montato di serie, consente all'utente di leggere in tempo reale i valori elettrici;
Drycontrol non necessita di sondine di livello per segnalare la mancanza di acqua, esso può essee lasciato sempre in servizio, va in stop in mancanza di acqua per ripartire automaticamente al ritorno dell'acqua;
Disponibile la versione V400trifase SA607
Disponibile la versione senza display V230 ADM 654 (dimensioni ridotte)
Logica di funzionamento: tramite processo si autoapprendimento, il quadro elettrico individua il punto di massimo accumulo di acqua all'interno del pozzo, il processo di autoapprendimento viene eseguito in automatico e senza supervisione da parte dell'operatore, il quadro elettrico dopo essere andato in STOP per mancanza acqua, effettua delle ripartenze con tempi sempre più dilazionati tra loro, quindi memorizzato il tempo massimo di riempimento del pozzo, si autoprogramma per la ripartenza della pompa con tempi di pausa sempre più intervallati tra loro, questo accorgimento consente di far lavorare il motore nel modo meno intermittente possibile. Allungandone la vita e migliorando l'affidabilità del sistema.
.png)
componenti elettrici ricambi modello base
Una vera rivoluzione nel controllo marcia a secco delle sommerse in quanto non necessita di sonde per il rilevamento della presenza dell'acqua.
The following products models are available for purchase:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DRY CONTROL ADVANCED 604.00PLUS XP60400 |
1x230 |
0,37:2,20 |
0,50:3,00 |
2:18 |
280 |
340 |
160 |
3 gg |
|
|
|
.png)
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo
AVVIATORI CON PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA MARCIA A SECCO (SA604)
protezione amperometrica regolabile dal setup
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Timer attesa presenza rete regolabile (0-30 min.)
- Protezione amperometrica regolabile dal SETUP
- Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
-
Display a cristalli liquidi per la visualizzazione di:
- Voltmetro
- Amperometro
- Cos. Φ motore
- Protezione amperometrica per sovraccarico motore
- Tutti i messaggi relativi al funzionamento del motore
- Multilingua: Italiano, Inglese e Francese
-
Autoapprendimento dei seguenti parametri:
- Corrente motore (protezione amperometrica per sovraccarico motore)
- Cos. Φ motore (protezione marcia a secco)
- Gestione automatica dell’attesa riempimento
- “ATTESA RIEMPIMENTO” (AUT. /0-250min. regolabile)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Protezione amperometrica
- Predisposizione per collegamento condensatore
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento 1 Sommersa
Funzionamento:
Gestione start-stop + controllo di livello a variazione di Cosφ; regolazione semplificata dal display
Alimentazione:
V230 monofase SA604
V400 trifase SA607
Descrizione schematica e componenti impianto di sollevamento acqua da pozzo, protezione da marcia a secco, riempimento serbatoio automatico
immagini cliccabili
aprire l'acqua nel punto di utilizzo e iniziare la procedura di autoapprendimento dei dati della pompa sommersa
premendo enter inizia l'autoapprendiamento dei dati di funzionamento della pompa sommersa
completato l'autoapprendimento il quadro ha memorizzato i dati di funzionamento della pompa sommersa
completata la procedura si preme esc - la pompa sommersa inizierà il suo funzionamento
il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata
il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata
quando termina l'acqua all'interno del pozzo, il quadro stacca istantaneamente la pompa sommersa
tramite dei test a tempo che il quadro elettrico effettua in autonomia, viene rilevato quale è l'intervallo di tempo più convenevole per l'emungimento di acqua
l'impianto di sollevamento lavorerà in autonomia senza l'ausilio di sonde di livello
esempio di riempimento serbatoio idrico tramite il galleggiante elettrico posto nel suo interno
