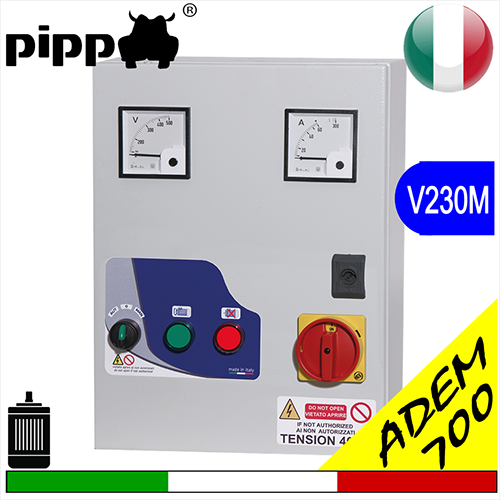

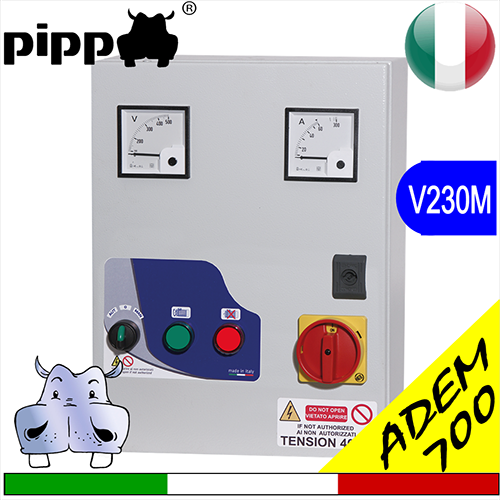

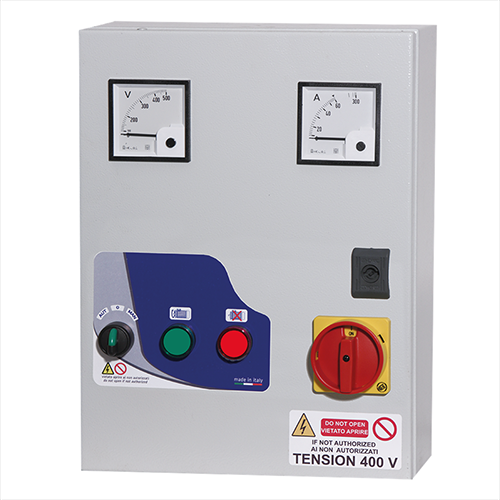

Product: Quadro avviatore per elettropompa, DIRECT MOTOR PLUS V230M - ADEM 700 monofase completo di amperometro e voltmetro - Control panels for fresh waters - V230M
Serie 700 avviatore diretto monofase, tipo elettromeccanico in cassa di lamiera, con funzione di avviatore per una (1) pompa sommersa monofase 220/230Vac protezione termica, amperometro e voltmetro, possibile inserimento ulteriori optional cablati su quadro, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche

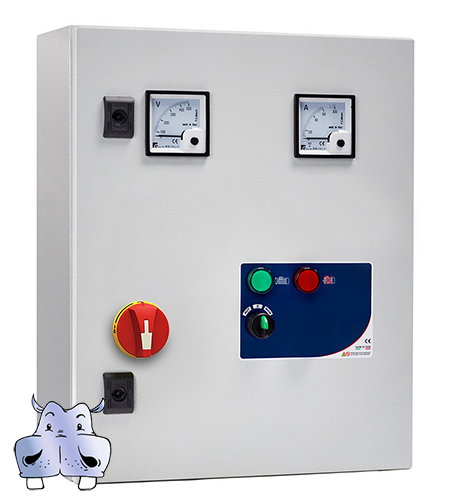

Direct motor plus per pompe monofase, questo quadro elettrico è usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse, elettropompe di superficie motori elettrici in genere; ADEM 700 è predisposto per l'inserimento del condensatore qualora richiesto dal tipo di carico applicato;
ADEM 700 è un quadro elettromeccanico, completo di interruttore con bloccoporta, spie luminose di rete e di segnalazione guasto, selettore con comando automatico da galleggiante elettrico, pressostato ecc. e comando manuale a ritorno automatico; La struttura è in lamiera verniciata su base epossidica ed è dotato di amperometro e voltmetro analogici; Disponibile anche la versione V400 trifase ADET 701
componenti elettrici
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECTMOTOR PLUS 700.00/01 |
1x230 |
0,37:0,55 |
0,50:0,75 |
4,5:6,3 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 700.02 |
1x230 |
0,75 |
1,00 |
5,5:8 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 700.03 |
1x230 |
1,10 |
1,50 |
9:12,5 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 700.04 |
1x230 |
1,50 |
2,00 |
11:16 |
400 |
300 |
150 |
|
|
||
|
DIRECTMOTOR PLUS 700.05 |
1x230 |
2,20 |
3,00 |
14:20 |
400 |
300 |
150 |
|
|
||
.png)
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA (SA700)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale (stabile)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Amperometro analogico
- Voltmetro analogico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Contattore
- Relè termico ripristinabile internamente
- Predisposizione per collegamento condensatore
- Contenitore esterno in metallo
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 Sommersa -
Funzionamento:
Gestione start-stop -
Alimentazione:
V230 monofase SA700
V400 trifase SA701
