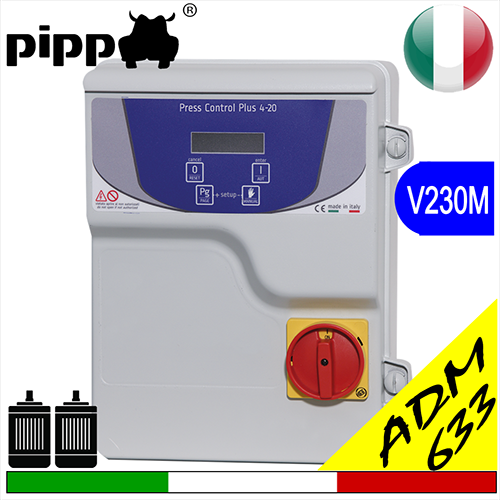

Product: Pos.06 DUAL MOTOR PLUS V230M SA633 - Pressurization control panels - V230M
Serie 633 DUAL MOTOR PLUS avviatore diretto monofase 220/230Vac elettronico, display multiparametro, utilizzo per aumento pressione idrica con due (2) pompe sommerse o pompe di superficie in abbinamento a trasduttore di pressione (optional) per la realizzazione di gruppi gemellari optional compatibili hai bisogno + info?
Utilizzo
Dual motor plus SA633 per pompe monofase questo quadro completo di display, è l'evoluzione del più semplice quadro di pressurizzazione serie 623 (senza display), usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, riceve i valori di funzionamento dell'impianto da un pressostato di start pompe e un pressostato di emergenza (funzionamento contemporaneo) la regolazione della protezione amperometrica delle pompe avviene direttamente dal tastierino posto sul display; Disponibile la versione V400 trifase SA636
Funzionamento
Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto alla prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima.
- Partenza alla pressione minima impostabile dal display
- Stop alla pressione massima impostabile dal display
per il controllo marcia a secco si può utilizzare il comando "STOP PER PRESSIONE MINIMA"
rilevamento pressione da trasduttore elettrico
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DUALMOTOR PLUS 633.00 |
1x230 |
2x (0,37:2,2) |
2x (0,50:3,00) |
2x(2:18) |
190 |
240 |
90 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA, GESTIONE AUTOMATICA DEL DOPPIO MOTORE E CONTROLLO DI LIVELLO (SA633)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Ritardo di 3s tra la partenza dei 2 motori
- Ingresso ponticellato
- Ingresso in bassissima tensione per il controllo di livello tramite interruttore a galleggiante o sonde di livello (livello minimo/massimo)
-
Display a cristalli liquidi per la visualizzazione di:
- Pressione impianto
- Protezione amperometrica per sovraccarico motori
- Tutti i messaggi relativi al funzionamento dei 2 motori
- Multilingua: Italiano, Inglese e Francese
- Ingresso in bassissima tensione per pressostato "START"
- Ingresso in bassissima tensione per pressostato "EMERGENZA"
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motori
- Protezione amperometrica su ogni motore ripristinabile
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse -
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
