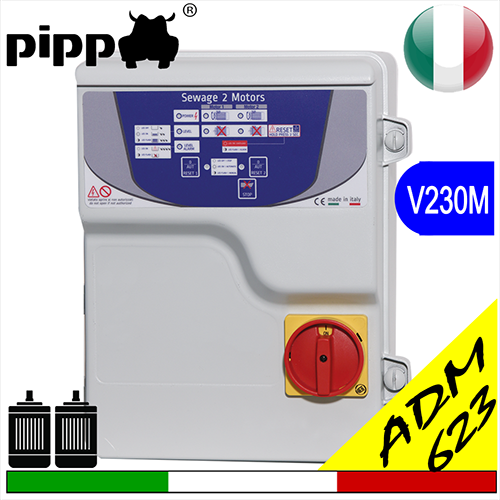

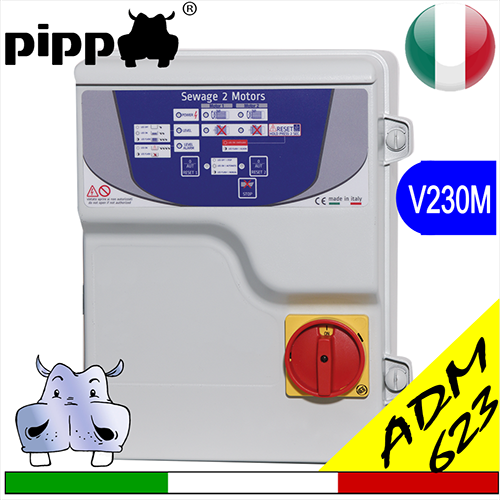

Product: Pos.05 DUAL MOTOR V230M SA623 - Pressurization control panels - V230M
Serie 623 DUAL MOTOR avviatore diretto monofase 220/230Vac elettronico, utilizzato per aumento pressione idrica con due (2) pompe sommerse pompa di superficie in abbinamento a pressostato per la realizzazione di gruppi gemellari optional compatibili hai bisogno + info?
Utilizzo
Dual motor SA623 per pompe monofase questo quadro è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da due pressostati. Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima. Disponibile anche la versione V400 trifase SA626 Disponibile la versione evoluta con display serie 633
Funzionamento
- Start alla pressione minima impostabile dal pressostato
- Stop alla pressione massima impostabile dal pressostato
per il controllo marcia a secco utilizzare sonde o galleggiante elettrico
rilevamento pressione da pressostati
The following products models are available for purchase:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DUALMOTOR 623.00 |
1x230 |
2x (0,37:2,2) |
2x (0,50:3,00) |
2x(2:18) |
190 |
240 |
90 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
predisposizione per sondine livello
su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo

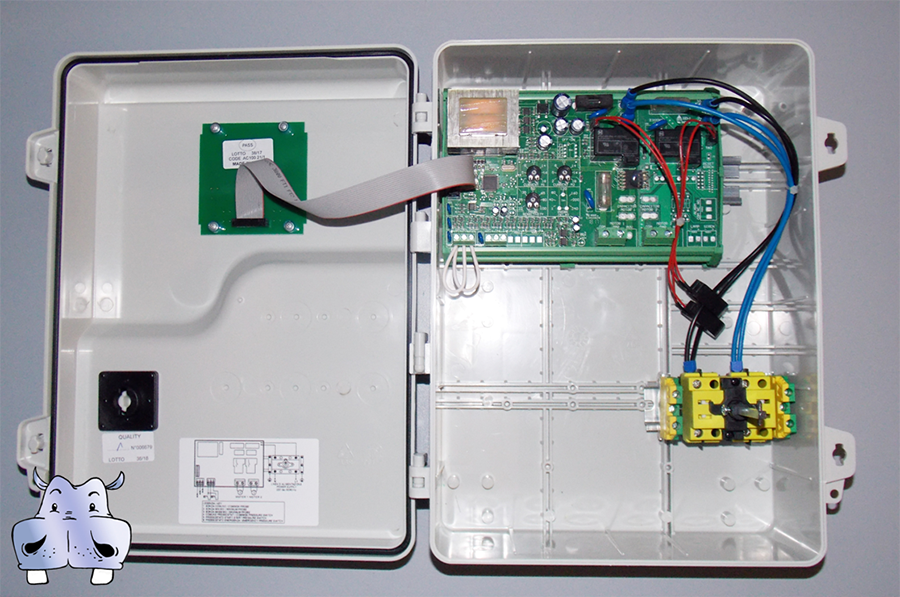

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA, GESTIONE AUTOMATICA DEL DOPPIO MOTORE E CONTROLLO DI LIVELLO (SA623)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 pulsanti per il funzionamento automatico -0- manuale
- Ritardo di 3s tra la partenza dei 2 motori
- Trimmer di regolazione corrente massima per ogni motore

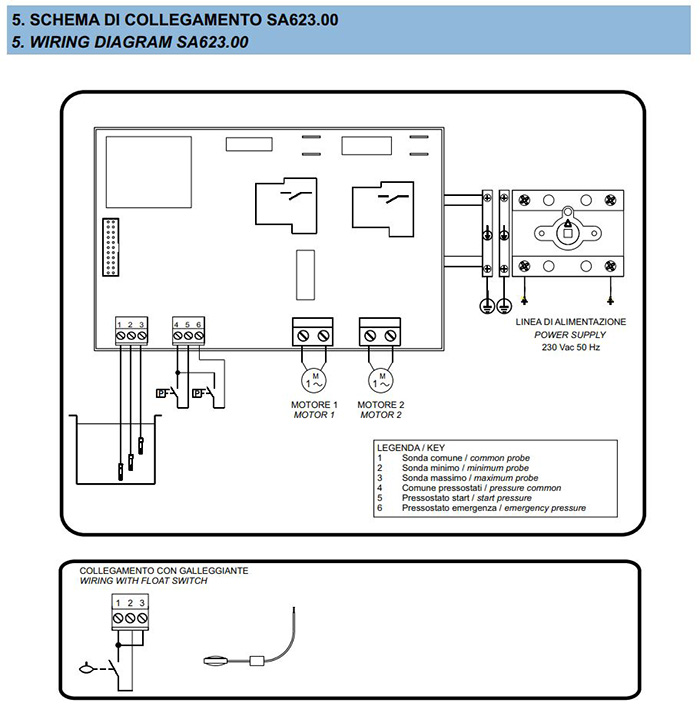

- Ingresso in bassissima tensione per pressostato “start”
- Ingresso in bassissima tensione per pressostato “emergenza”
- Ingresso in bassissima tensione per il controllo di livello o interruttore a galleggiante
- Led spia POWER (presenza rete)
- N° 2 led spie MOTOR ON (marcia)
- N° 2 led spie MOTOR PROTECTION (sovraccarico)
- N° 2 led spie stato motori
- Led spia FUNCTION (pressostato “start” o “emergenza”)
-
Led spia ALARM segnale:
- Led acceso sonda minima scoperta (mancanza acqua)
- Led lampeggiante fase di riempimento
- Led spento presenza acqua
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motori
- Protezione amperometrica su ogni motore
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse -
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
