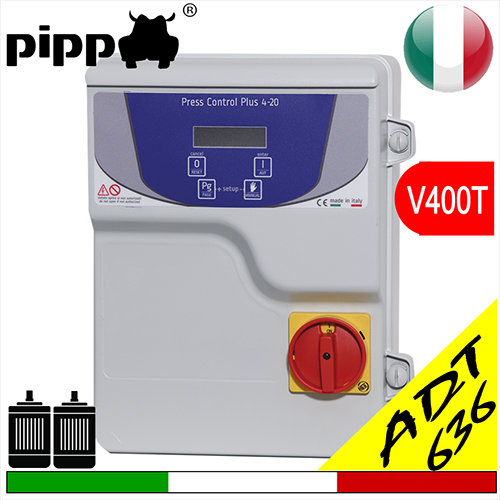

Product: Pos.05 DUAL MOTOR PLUS V400T SA636 - Pressurization control panels - V400T
Serie 636 DUAL MOTOR PLUS avviatore diretto trifase 380/410Vac elettronico, utilizzato per aumento pressione idrica con due (2) pompe di superficie (2) pompe sommerse in gruppo gemellare, protezione termica ripristinabile internamente, protezione da marcia a secco per minima pressione, segnale 4.20mA rilevato da trasduttore di pressione compreso nella fornitura - hai bisogno + info?
Descrizione
Dual motor plus SA636 per pompe trifase questo quadro è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da un trasduttore di pressione, molto più preciso e sicuro del tradizionale pressostato, la regolazione della pressione avviene direttamente dal tastierino posto sul display;
Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima. Disponibile la versione V230 monofase SA633
Ingresso per: galleggiante elettrico sonde livello
disponibile con protezione amperometrica trasduttore di pressione ricambi
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DUALMOTOR PLUS 636.00 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x0,37 |
2x0,50 |
2x(1,1:1,6) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.01 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x0,55 |
2x0,75 |
2x(1,4:2) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.02 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x0,75 |
2x1,00 |
2x(1,8:2,5) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.03/04 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x(1,10:1,50) |
2x(1,50:2,00) |
2x(2,8:4) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.05/06 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x(1,80:2,20) |
2x(2,50:3,00) |
2x(4,5:6,3) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.07/08 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x(3,00:3,70) |
2x(4,00:5,00) |
2x(7:10) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.09 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x4,00 |
2x5,50 |
2x(9:12,5) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.10 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x5,50 |
2x7,50 |
2x(11:16) |
220 |
300 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.11 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x7,50 |
2x10,00 |
2x(14:20) |
300 |
380 |
120 |
|
|
||
|
DUALMOTOR PLUS 636.12 C/TRASDUTTORE DI PRESSIONE |
3x400 |
2x9,20 |
2x12,50 |
2x(20:25) |
300 |
380 |
120 |
|
|
||
.png)
ATTENZIONE - serie provvisoriamente non prodotta
clicca qui per visionare la serie equivalente 646 con protezione amperometrica
quadri elettrici + venduti - clicca !!
AVVIATORI DIRETTI CON PROTEZIONE TERMICA, GESTIONE AUTOMATICA DEL DOPPIO MOTORE E CONTROLLO DI LIVELLO (SA636)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Ritardo di 3s tra la partenza dei 2 motori
- Ingresso 4-20mA
- Trasduttore di pressione 0-10bar uscita 4-20mA
- Ingresso in bassissima tensione per il controllo di livello o interruttore a galleggiante
-
Display a cristalli liquidi per la visualizzazione di:
- Pressione impianto
- Protezione termica per sovraccarico motori
- Tutti i messaggi relativi al funzionamento dei 2 motori
- Multilingua: Italiano, Inglese e Francese
- “PRESSIONE START” regolabile dal SETUP (1-8bar)
- “PRESSIONE EMERGENZA” regolabile dal SETUP (0,5-7bar)
- “PRESSIONE DELTA” regolabile dal SETUP (0-0,5bar)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motori
- Contattori
- Relè termico su ogni motore ripristinabile internamente
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse -
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
Gestione start-stop in automatico con impostazione valori dal display
