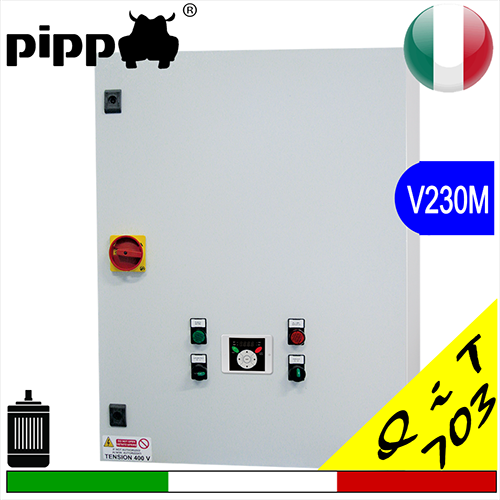

Product: Pos.09 INVERTER SQ703 - Pressurization control panels - V230M
Serie SQ703 Inverter monofase 220/230Vac in armadio metallico, utilizzato per aumento pressione idrica con una (1) pompa sommersa (1) pompa di superficie segnale 4.20mA rilevato da trasduttore di pressione (optional) - hai bisogno + info?
Utilizzo
Inverter SQ703 per pompe monofase questo quadro è usato prevalentemente per la gestione start-stop di una elettropompa trifase V230 controllandone la velocità di rotazione tramite un trasduttore di pressione, i risultati sono: pressione costante dovuta alla modulazione graduale dei giri della macchina e sostenibilità energetica, una piccola riduzione della velocità è sufficiente a comportare un sensibile risparmio di energia. Disponibile la versione V400 trifase SQ704 Questi i principali vantaggi dati dalla regolazione di velocità dei motori asincroni trifase con l’impiego di inverter a frequenza variabile. Una caratteristica non trascurabile del quadro elettrico SQ703, è la semplicità di gestione del funzionamento dell' elettropompa tramite il tastierino intuitivo posto sul display.
Funzionamento
Premesso che la partenza della pompa avviene in moadalità sost-start, il principio di funzionamento è la pressione costante che si desidera abbia l'impianto,,un trasduttore di pressione 4-20 comunica all'inverter la pressione dell'impianto, il funzionamento è connesso alla variazione di giri della elettropompa collegata all'inverter, i giri della pompa e il consumo energetico sono direttamente proporzionali alla quantità di acqua richiesta dall'impianto idrico;
rilevamento pressione da trasduttore di pressione
The following products models are available for purchase:
|
Model |
Alimentazione quadro elettrico (Volts) |
Alimentazione |
Power Max |
Amperometric protection |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
|||||||||||
|
A |
B |
C |
||||||||||
|
INVERTER RQ96 703.00 |
monofase 1x230 | trifase 3x230 |
0,75 |
1,00 |
5 |
400 |
300 |
200 |
|
|
||
|
INVERTER RQ96 703.01 |
monofase 1x230 | trifase 3x230 |
1,50 |
2,00 |
8 |
400 |
300 |
200 |
|
|
||
|
INVERTER RQ96 703.02 |
monofase 1x230 | trifase 3x230 |
2,20 |
3,00 |
12 |
400 |
300 |
200 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
su pippohydro solo prodotti di qualità, quadri elettrici con tecnologia inverter
santerno leader nella produzione di inverter per elettropompe e pompe sommerse
QUADRI CON INVERTER, PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA PRESSIONE (SQ703)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Protezione amperometrica regolabile dal SETUP
- Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
- Ingresso 4-20mA
- Trasduttore di pressione 0-10bar uscita 4-20mA
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
Display a cristalli liquidi per la visualizzazione di:
- Amperometro
- Frequenza motore
- Pressione impianto
- Protezione amperometrica per sovraccarico motore
- Tutti i messaggi relativi al funzionamento del motore
-
Multilingua: Italiano, Inglese e Francese
- “PRESSIONE START” regolabile dal SETUP
- “PRESSIONE STOP” regolabile dal SETUP
- “PRESSIONE COSTANTE” regolabile dal SETUP
- “PRESSIONE MINIMA” regolabile dal SETUP
- “TEMPO RIARMO PRESSIONE MINIMA” regolabile dal SETUP (0-250min.)
- Rampa accelerazione regolabile dal SETUP
- Rampa decelerazione regolabile dal SETUP
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Inverter (lunghezza cavi motore max 70 metri)
- Ventola di raffreddamento
- Protezione amperometrica ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 50
- Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento e gestione start-stop 1 Elettropompa esterna, 1 Sommersa
Funzionamento:
Gestione start-stop e modulazione in automatico con impostazione semplificata dei valori dal display
Alimentazione:
V230 monofase SA703
V400 trifase SA704
