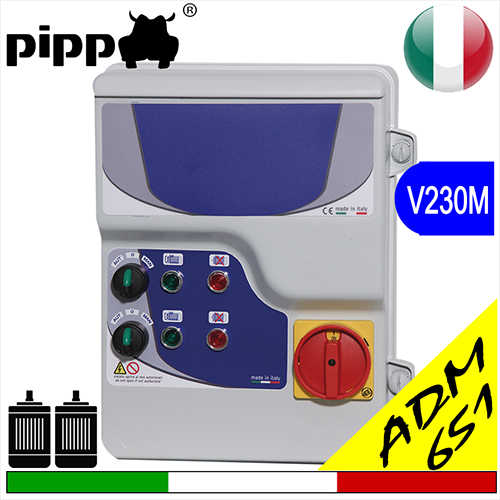

Product: Pos.08 DIRECT 2 MOTOR PLUS V230M SA651 - Pressurization control panels - V230M
Serie 651 DUAL MOTOR avviatore diretto monofase 220/230Vac elettromeccanico utilizzato per aumento pressione idrica con due (2) pompe sommerse pompa di superficie in abbinamento a pressostato per la realizzazione di gruppi gemellari optional compatibili hai bisogno + info?
Utilizzo
Direct 2 motor plus SA651 per pompe monofase questo quadro è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da due pressostati.
Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua,
Funzionamento
Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima
Disponibile anche la versione V400 trifase SA661
rilevamento pressione da pressostati
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECT2MOTOR PLUS 651.00/01 KIT PRESS. |
1x230 |
2x (0,37:0,55) |
2x (0,50:0,75) |
2x(4,5:6,3) |
300 |
220 |
120 |
|
|
||
|
DIRECT2MOTOR PLUS 651.02 KIT PRESS. |
1x230 |
2x0,75 |
2x1,00 |
2x(5,5:8) |
300 |
220 |
120 |
|
|
||
|
DIRECT2MOTOR PLUS 651.03 KIT PRESS. |
1x230 |
2x1,10 |
2x1,50 |
2x(9:12,5) |
300 |
220 |
120 |
|
|
||
|
DIRECT2MOTOR PLUS 651.04 KIT PRESS. |
1x230 |
2x1,50 |
2x2,00 |
2x(11:16) |
300 |
220 |
120 |
|
|
||
|
DIRECT2MOTOR PLUS 651.05 KIT PRESS. |
1x230 |
2x2,20 |
2x3,00 |
2x(14:20) |
300 |
220 |
120 |
|
|
||
.png)
quadri elettrici + venduti - clicca !!
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE (SA651)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 selettori per il funzionamento automatico -0- manuale (stabile)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante (motore 1)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante (motore 2)
- N° 2 spie marcia
- N° 2 spie sovraccarico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- N° 2 contattori
- N° 2 relè termici ripristinabili internamente
- Morsettiera per comando ausiliario e potenza
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP55
- Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse
-
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)
Alimentazione:
V230 monofase SA651
V400 trifase SA661
