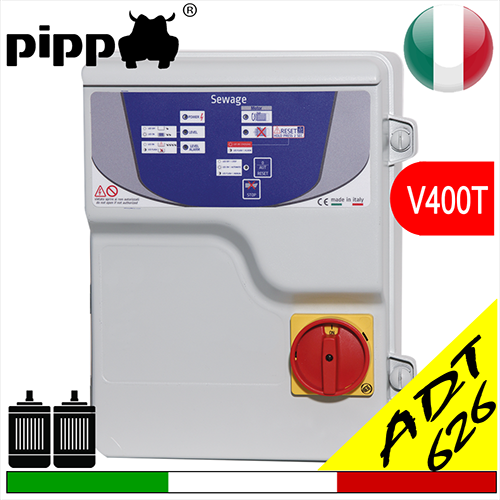

Pos.02 DUAL MOTOR LEVEL V400T SA626
click to zoom the image
Pos.02 DUAL MOTOR LEVEL V400T SA626 1
Pos.02 DUAL MOTOR LEVEL V400T SA626 2
PDF Icon
manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

centralina_QUADRO ELETTRICO POMPE AUTOCLAVE – TRIFASE Q.E. AUTOCLAVE TRIFASE QUADRO COMANDO AUTOCLAVE 3~ QUADRO POMPE AUTOCLAVE 400V TRIFASE_pressurizzazione_top_avviatore_diretto_trifase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ QUADRO ELETTRICO DI COMANDO E PROTEZIONE POMPE AUTOCLAVE – ALIMENTAZIONE TRIFASE 400V QUADRO AUTOCLAVE – N. ___ POMPE – TRIFASE 400V 50Hz Q.E. AUTOCLAVE TRIFASE – COMANDO AUTOMATICO A PRESSIONEschemi_Arrancador directo trifásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoquadro_pompa_ALIMENTAZIONE: 400V – 50Hz – TRIFASE SERVIZIO: COMANDO POMPEInfo_help_pressure_assistenza_control_démarreur_direct_trephasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteurs_electric_panel_for_sewage_waste_water_submersible_submerged_pump_chemi_quadro elettrico 230V monofase quadro comando pompa sommersa quadro controllo livello pompa quadro con galleggianti pompa quadro protezione motore pompa quadro avviamento diretto pompa quadro con salvamotore quadro con contattore quadro con relè termicoAvviatore diretto monofase con protezione termica integrata Quadro elettrico monofase con protezione contro sovraccarichi motore_Arrancador directo monofásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoAlimentazione 400V – 50Hz – Trifase Comando automatico pompe tramite pressostato / presscontrol Protezione motori contro sovraccarico e corto circuito Funzionamento automatico e manuale Segnalazioni luminose di stato Struttura compatta e robustaquadro sollevamentodomotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteursAvviatore diretto_Power supply: 400V – 50Hz – Three-phase Automatic pump control via pressure switch / electronic pressure controller Motor protection against overload and short circuit Automatic / Manual operating modes Status indicator lights Compact, durable enclosure for wall mounting_direct_Impianti autoclave condominiali Sistemi di pressurizzazione idrica Impianti industriali Centrali tecniche e locali pompestarter_home_automation_control_Einphasig Hausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung Mikrocontroller Schaltungssensoren monofase per impianti idrici civili Quadro elettrico monofase per irrigazione agricola Avviatore diretto monofase per elettropompa ad uso continuo_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors

Serie 626 DUAL MOTORS LEVEL avviatore diretto trifase 380/410Vac elettronico, funzione: gestione start/stop di una coppia di: pompe di superficie  pompe sommerse  mediante rilevamento pressione da pressostato con alternanza di funzionamento optional abbinabili - hai bisogno + info?

Descrizione
Direct 2 motor plus SA661 per pompe trifase questo quadro è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da due pressostati.
Il funzionamento tra le due elettropompe è interscambiato ad ogni avviamento, all'aumentare della richiesta di pressione idrica da parte dell'impianto, le elettropompe partono in sequenza, fino al raggiungimento della pressione desiderata. Disponibile la versione V230 monofase SA651
Ingresso per: galleggiante elettrico   sonde livello

ricambi

  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE

The following products models are available for purchase:

Model

 Volts

Power

 Thermal protection
(Ampere) 		Dimensions

kW

Hp

A

B

C

DUALMOTOR LEVEL 626.00

 3x400

2x(0,37:3,7)

2x(0,50:5,0)

2x(0,8:9,0)

345

285

165

3 gg

Sconto 35 %
€ 285,60
€ 185,64

DUALMOTOR LEVEL 626.01

 3x400

2x(0,37:5,0)

2x(0,5:7)

2x(0,8:12,0)

345

285

165

3 gg

Sconto 35 %
€ 285,60
€ 185,64

DUALMOTOR LEVEL 626.02

 3x400

2x(0,37:6,5)

2x(0,5:9,0)

2x(0,8:16,0)

345

285

165

3 gg

Sconto 35 %
€ 291,72
€ 189,62

DUALMOTOR LEVEL 626.03

 3x400

2x(3,0:12,5)

2x(4,0:12,5)

2x(4,0:25,0)

345

285

165

3 gg

Sconto 35 %
€ 354,96
€ 230,72

PRECEDENTE              SUCCESSIVO



quadri elettrici + venduti - clicca !!


Abbina gli optional, li riceverai già cablati nel quadro



626




AVVIATORI DIRETTI CON PROTEZIONE TERMICA, GESTIONE AUTOMATICA DEL DOPPIO MOTORE E CONTROLLO DI LIVELLO (SA626)

Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • N° 2 pulsanti per il funzionamento automatico -0- manuale
  • Ritardo di 3s tra la partenza dei 2 motori
  • Ingresso in bassissima tensione per pressostato “start”
  • Ingresso in bassissima tensione per pressostato “emergenza”
  • Ingresso in bassissima tensione per il controllo di livello o interruttore a galleggiante
  • Led spia POWER (presenza rete)
  • N° 2 led spie MOTOR ON (marcia)
  • N° 2 led spie MOTOR PROTECTION (sovraccarico)
  • N° 2 led spie stato motori
  • Led spia FUNCTION (pressostato “start” o “emergenza”)
  • Led spia ALARM segnale:
    • Led acceso sonda minima scoperta (mancanza acqua)
    • Led lampeggiante fase di riempimento
    • Led spento presenza acqua
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motori
  • Contattori
  • Relè termico su ogni motore ripristinabile internamente
  • Contenitore esterno in materiale termoplastico
  • Uscita con pressacavi
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C



Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse

Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)

Alimentazione:
V230 monofase SA623
V400 trifase SA626
