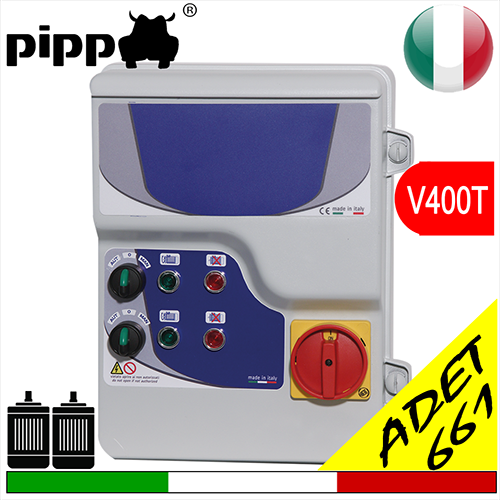

Product: Pos.09 DIRECT 2 MOTORS PLUS V400T SA661 - Pressurization control panels - V400T
Serie 661 DUAL DIRECT MOTORS 380/410Vac elettromeccanico utilizzato per aumento pressione idrica con due (2) pompe di superficie (2) pompe sommerse in gruppo gemellare, protezione termica, optional abbinabili segnale rilevato da pressostato - hai bisogno + info?
Descrizione
Direct 2 motor plus SA661 per pompe trifase questo quadro elettrico elettromeccanico, è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, per la pressurizzazione dell'acqua di impianti idraulici, questo quadro riceve i valori della pressione dell'impianto da due pressostati
Il funzionamento tra le due elettropompe è interscambiato ad ogni avviamento, all'aumentare della richiesta di pressione idrica da parte dell'impianto, le elettropompe partono in sequenza, fino al raggiungimento della pressione desiderata. Disponibile la versione V230 monofase SA651
Ingresso per: galleggiante elettrico
The following products models are available for purchase:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECT2MOTORS PLUS 661.00 + KIT PRESS. |
3x400 |
2x0,37 |
2x0,50 |
2x(1,1:1,6) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.01 + KIT PRESS. |
3x400 |
2x0,55 |
2x0,75 |
2x(1,4:2) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.02 + KIT PRESS. |
3x400 |
2x0,75 |
2x1,00 |
2x(1,8:2,5) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.03/04 + KIT PRESS. |
3x400 |
2x(1,10:1,50) |
2x(1,50:2,00) |
2x(2,8:4) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.05/06 + KIT PRESS. |
3x400 |
2x(1,80:2,20) |
2x(2,50:3,00) |
2x(4,5:6,3) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.07/08 + KIT PRESS. |
3x400 |
2x(3,00:3,70) |
2x(4,00:5,00) |
2x(7:10) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.09 + KIT PRESS. |
3x400 |
2x4,00 |
2x5,50 |
2x(9:12,5) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.10 + KIT PRESS. |
3x400 |
2x5,50 |
2x7,50 |
2x(11:16) |
380 |
300 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.11 + KIT PRESS. |
3x400 |
2x7,50 |
2x10,00 |
2x(14:20) |
380 |
380 |
120 |
4 gg |
|
|
|
|
DIRECT2MOTORS PLUS 661.12 + KIT PRESS. |
3x400 |
2x9,20 |
2x12,50 |
2x(20:25) |
380 |
380 |
120 |
4 gg |
|
|
|
.png)
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE (SA661)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 selettori per il funzionamento automatico -0- manuale (stabile)
- Centralina per l’alternanza dei 2 motori
- Ritardo di 3s tra la partenza dei 2 motori
- Ingresso in bassissima tensione per pressostato "start"
- Ingresso in bassissima tensione per pressostato "emergenza"
- Ingresso in bassissima tensione per interruttore a galleggiante
- N° 2 spie MOTOR ON (marcia)
- N° 2 spie MOTOR PROTECTION (sovraccarico)
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- Contattori
- Relè termico su ogni motore ripristinabile internamente
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse -
Funzionamento:
Singolo alternato, In coppia (emergenza)
Alimentazione:
V230 monofase SA651
V400 trifase SA661
